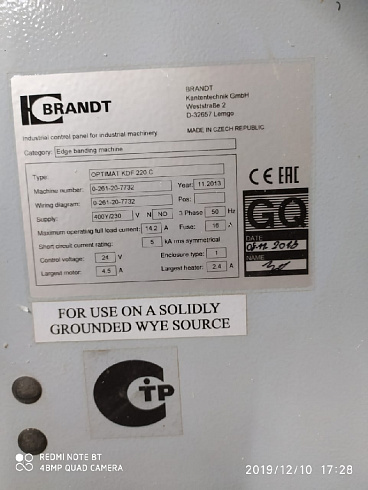

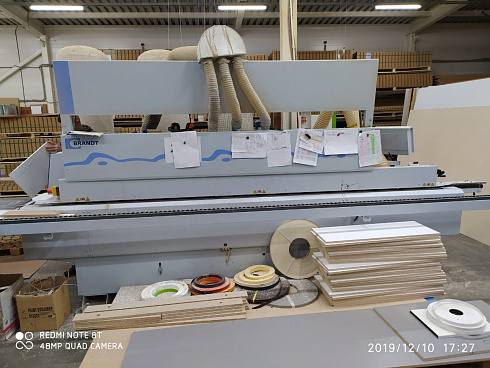

Кромкооблицовочный станок BRANDT Optimat KDF 220C,11.2013г.в.

8

Максимальная толщина детали, мм

50

Толщина кромочного материала,

0,4 - 3,0(макс. 3 х 55 )

Скорость подачи, м/мин

10

Давление в пневмосистеме, бар

6

Общая потребляемая мощность, кВт

10

Количество аспирационных патрубков, шт

3

Диаметр аспирационных патрубков, мм

60

Общая длина станка, мм

4 150

Вес станка, кг

1400

КЛЕЕВОЙ УЗЕЛ

Оклеивающая часть для работы на клее расплаве в гранулах. Предварительный подогрев кромки заготовки для гарантированного качества приклеивания. Запас клея находится под клеевым роликом. Нанесение клея на деталь с помощью клеевого ролика, не требующего установки на толщину заготовки. Электронная регулировка температуры в клеевом бачке, с автоматическим снижением температуры в клеевом бачке при остановке работы. Автоматический магазин для рулонного и полосового кромочного материала, вкл. устройство для резки рулона и тарелку для рулонного кромочного материала диам. 800 мм. Оптический контроль кромки. Зона прижима с главным прижимным роликом с пневматическим приводом и 2 дожимными роликами без привода. Центрально регулируемый механизм верхнего прижима, и центральная ручная смазка цепного транспортера. Пульт управления на входе в станок. Выдвигаемая опора для заготовок.
Звукоизоляционный кожух с 3-мя аспирационными патрубками диаметром 60 мм для каждого агрегата.
Электрическое оснащение модульной системой управления для упрощения сервиса.

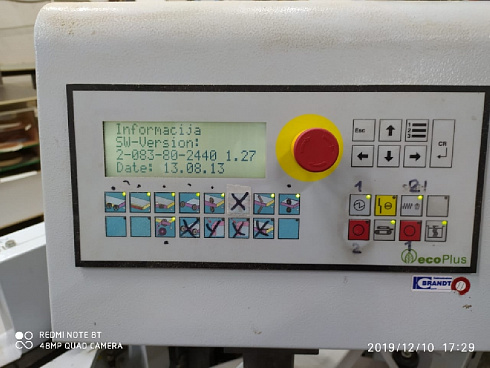

СИСТЕМА УПРАВЛЕНИЯ ЕС 10+

Система управления BRANDT, для простого и удобного программирования и обслуживания.
Технические особенности:
- пленочная клавиатура с повышенным сроком службы
- плоский экран 20 x 4 символа
- быстрый доступ к функциям всех агрегатов
- функциональные кнопки для агрегатов со светодиодными индикаторами состояния
- указание статуса в прямом тексте, возможность сохранения до 4-х программ обработки
Допустимая температура окружающей среды: мин. + 5 / макс. + 35 градусов Цельсия.
При колебаниях напряжения в сети более чем на +/- 10 % на месте эксплуатации необходима установка стабилизатора напряжения.

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ

Узел предназначен для фрезерования кромки плиты перед нанесением клея. Вертикальная регулировка шпинделя, электропневматическое управление. 2 электродвигателя (1 х попутное, 1 х встречное вращение)
Максимальное снятие материала 3 мм.
Аспирационный патрубок 120 мм
Включены 2 шт. алмазных фрезы с напайками D100 Х 48 Х 30, Т = 3+3
Максимальная толщина детали 42 мм

ТОРЦОВОЧНЫЙ УЗЕЛ

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом для высокой точности.
Угол наклона 0 – 15 градусов, 2 мотора по 0,18 кВт, 200Гц, 12000 об/мин.
Оснащен 2-мя торцовочными пилами диаметром 100 х 32 х 2,6 мм, Z = 30.

МНОГОФУНКЦИОНАЛЬНЫЙ ФРЕЗЕРНЫЙ УЗЕЛ

Предназначен для фрезерования верхнего и нижнего свесов кромочного материала против направления подачи. 2 мотора расположены один за другим,
с вертикальным и горизонтальным ощупыванием.
Быстрая перестановка:
- фрезерование прямo
- фрезерование радиуса

Универсальный фрезерный узел оснащен инструментом DFC = Dust-Flow-Control
контролируемый полет стружки и оптимальная аспирация.

УЗЕЛ ОБКАТКИ УГЛОВ

Предназначен для профильного фрезерования передних и задних стыков кромки на различных профилях в комплект включена фреза с алмазными
зубьями с радиусной заточкой
- 1 шт. электродвигатель 0,35 кВт, 200 Гц, 12.000 об/мин
- толщина кромочного материала макс. 3 мм
- толщина детали макс. 40 мм
- длина детали мин. 250 мм

УЗЕЛ ЦИКЛЕВКИ

Предназначен для снятия фаски или скругления предварительно фрезерованных кромок ПВХ. Максимальная толщина кромочного материала 3 мм.
Перестановка верхнего устройства по высоте с механизмом верхнего прижима. В комплекте 2 быстросменные головки для быстрой смены радиуса, с 2 профильными ножевыми головками со сменными пластинами.

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Предназначен для полировки кромок сверху и снизу. 2 мотора по 0,09 кВт подвешенные по отдельности с регулировкой по высоте и наклону. Перестановка верхнего мотора по высоте с механизмом верхнего прижима. 2 полировальных диска Молтон 150 х 20 мм.
