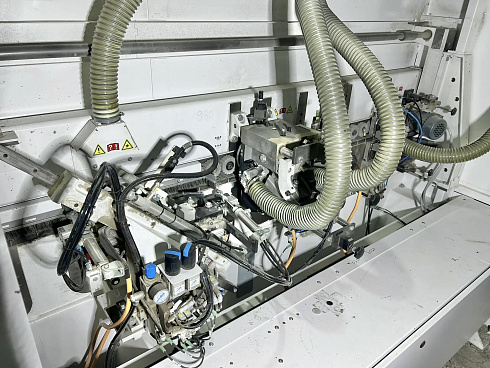

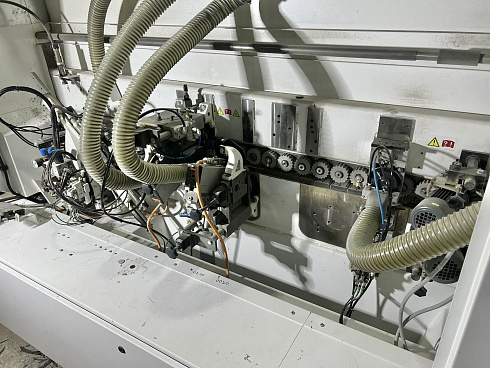

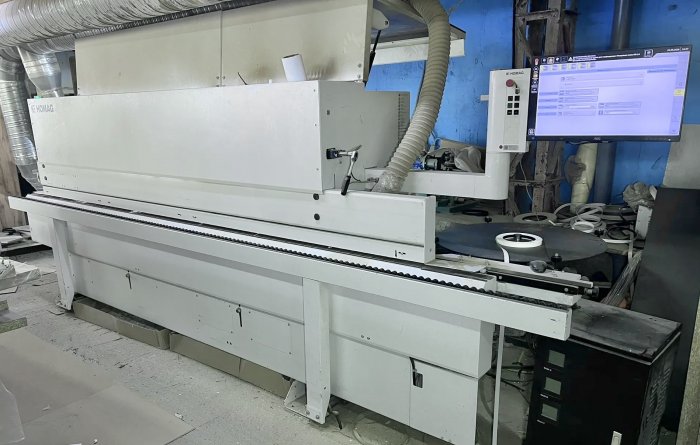

Кромкооблицовочный станок HOMAG EDGETEQ S380 profiLine, 2020г., мало б/у

Деревообрабатывающий односторонний кромкооблицовочный станок для обработки прямых краёв заготовок, приклеивания и чистовой обработки различных кромочных материалов в режимах продольного и поперечного прохода.

1. БАЗОВЫЙ СТАНОК

— сплошная станина станка для установки обрабатывающих агрегатов
— сторона неподвижного упора - справа
— окраска станка и стоек защитного ограждения по RAL 9003 сигнально-белый
— дизайнерские полосы, решетки защитного ограждения, дверцы в защитном ограждении и стелы по RAL 7021 черно-серый

— входная линейка
— управляемая пневматикой блокировка подачи

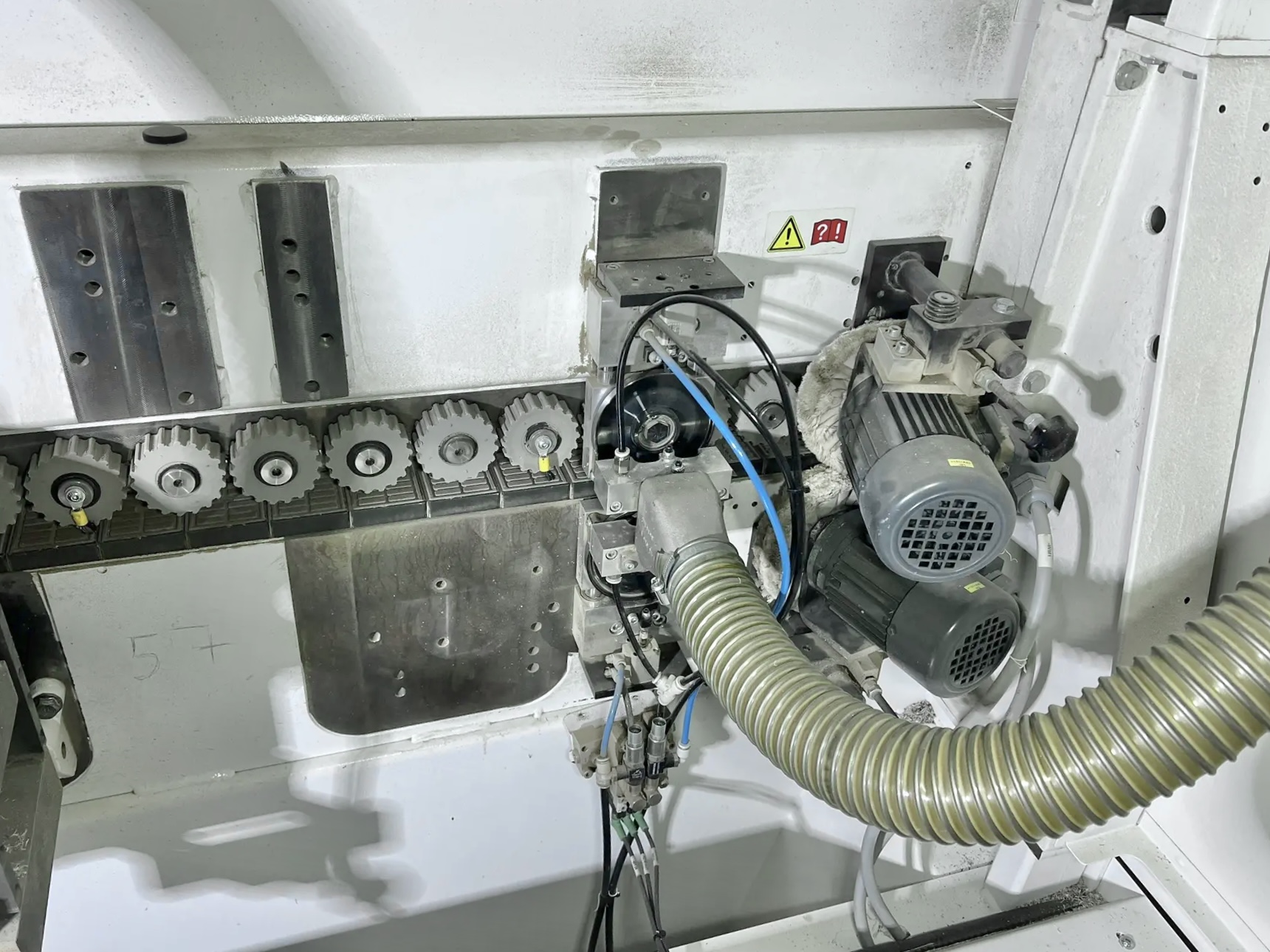

— Верхний прижим:
— 2 ряда отдельных роликов, расположенных со смещением относительно друг друга
— регулировка по высоте цифровым счетчиком для ручной настройки верхнего прижима на толщину заготовки

— регулировка по высоте мотором на KDN/KDF 1680
— отображение позиции и ввод централизованно через управление

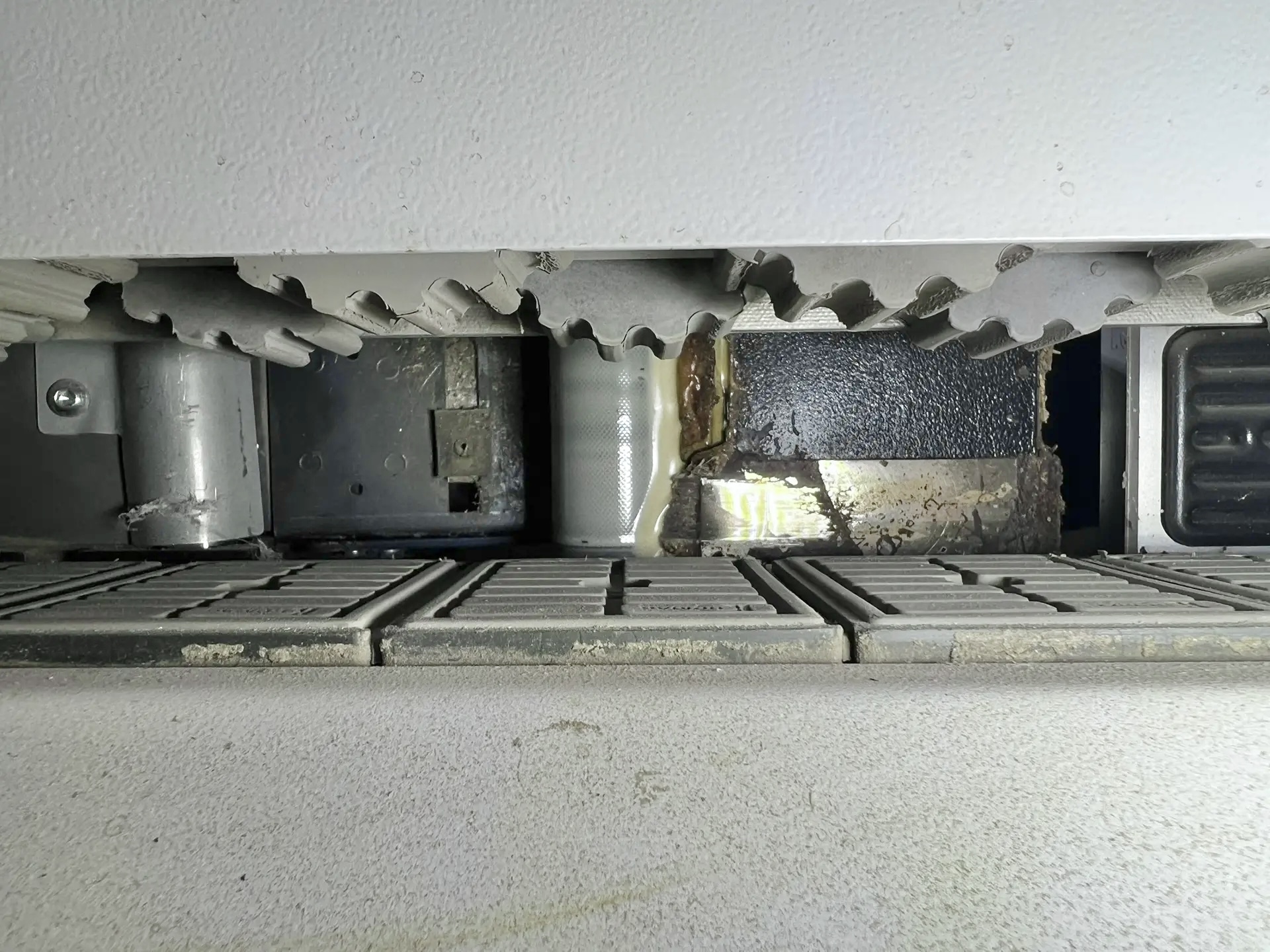

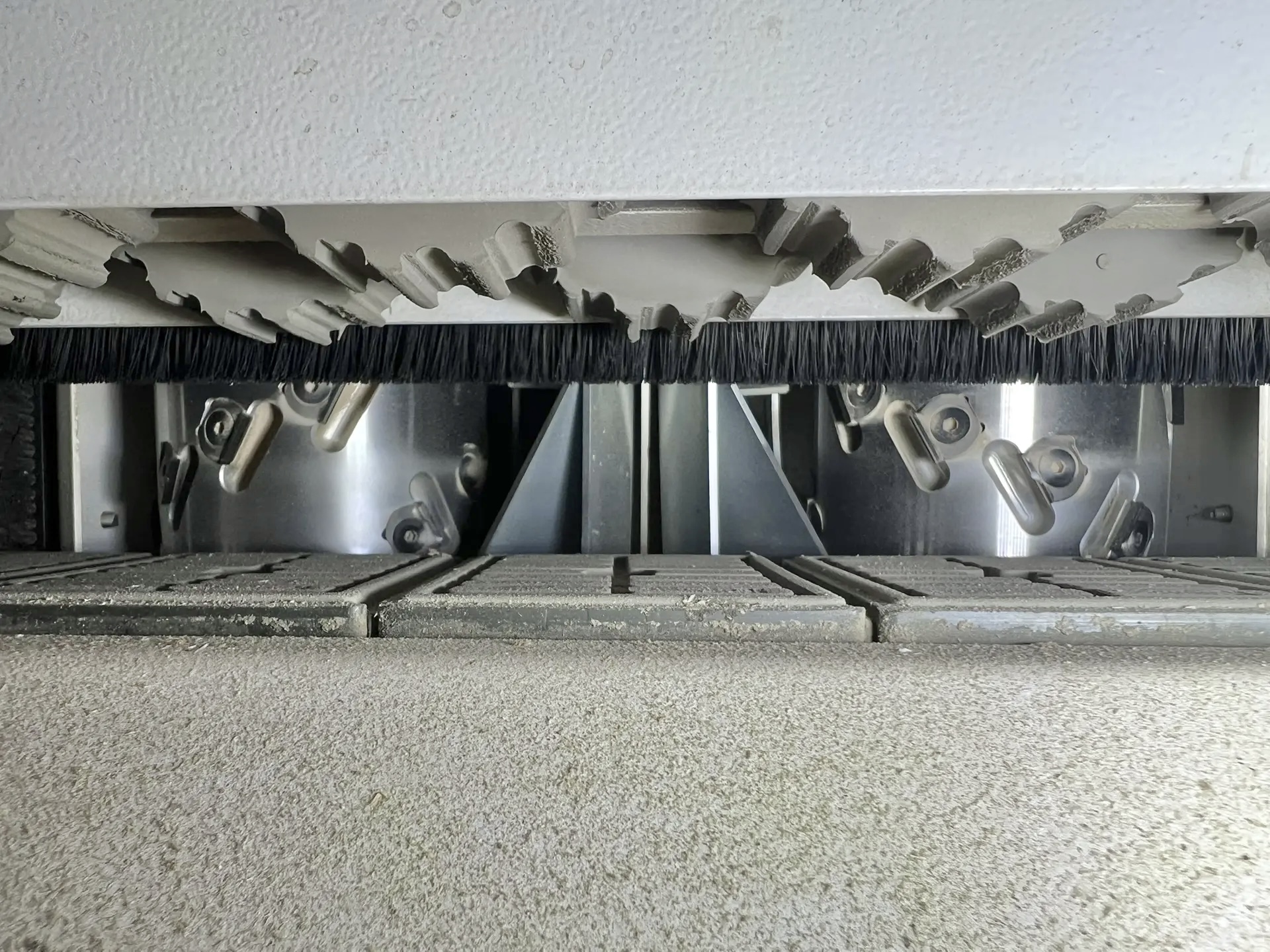

— устойство транспортировки заготовок:
— цепной транспортер с резиновыми накладками, ширина 80 мм
— усиленные прецизионные рабочие поверхности и поверхности направляющих
— стандартное исполнение с автоматической центральной смазкой для цепи транспортера
— опора для заготовок с роликовой шиной, выдвигаемой примерно на 600 мм
— оснащение защитой от шума с отдельной аспирацией для фуговальной части (KDF), а также общей аспирацией агрегатов и емкостью для сбора стружки после обработки циклей

— скорость подачи — 8 - 20 м/мин.

— рабочая высота — 950 мм

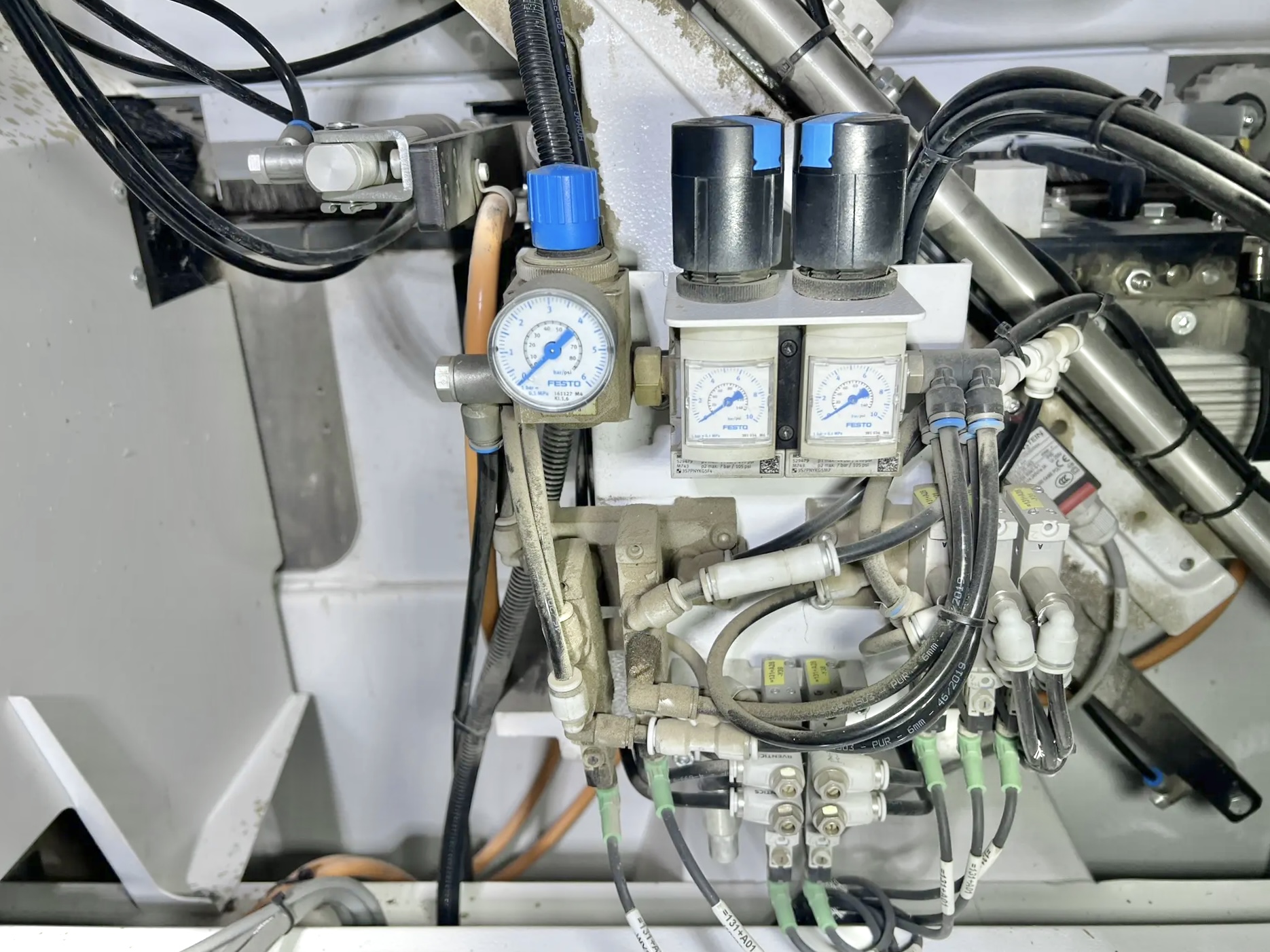

— подключение пневматики — мин. 6 бар

2. ПАРАМЕТРЫ ЗАГОТОВОК И КРОМКИ

— минимальная ширина заготовок:
— при толщине детали 8-22 мм — 70мм*
— при толщине детали 23-40 мм — 120мм*
— при толщине детали 41-60 мм — 150 мм (в зависимости от длины детали) — выступ — 38 мм
— толщина детали — 8 - 60 мм
— высота кромки = высота детали — + 6 мм

— кромка в рулонах — 0,3 - 3 мм

— макс. попереченое сечение кромки:
— ПВХ — 135 мм2
— из шпона — 100 мм2
— макс. диаметр рулона — 830 мм
— кромка в полосках — 0,3 - 12 мм

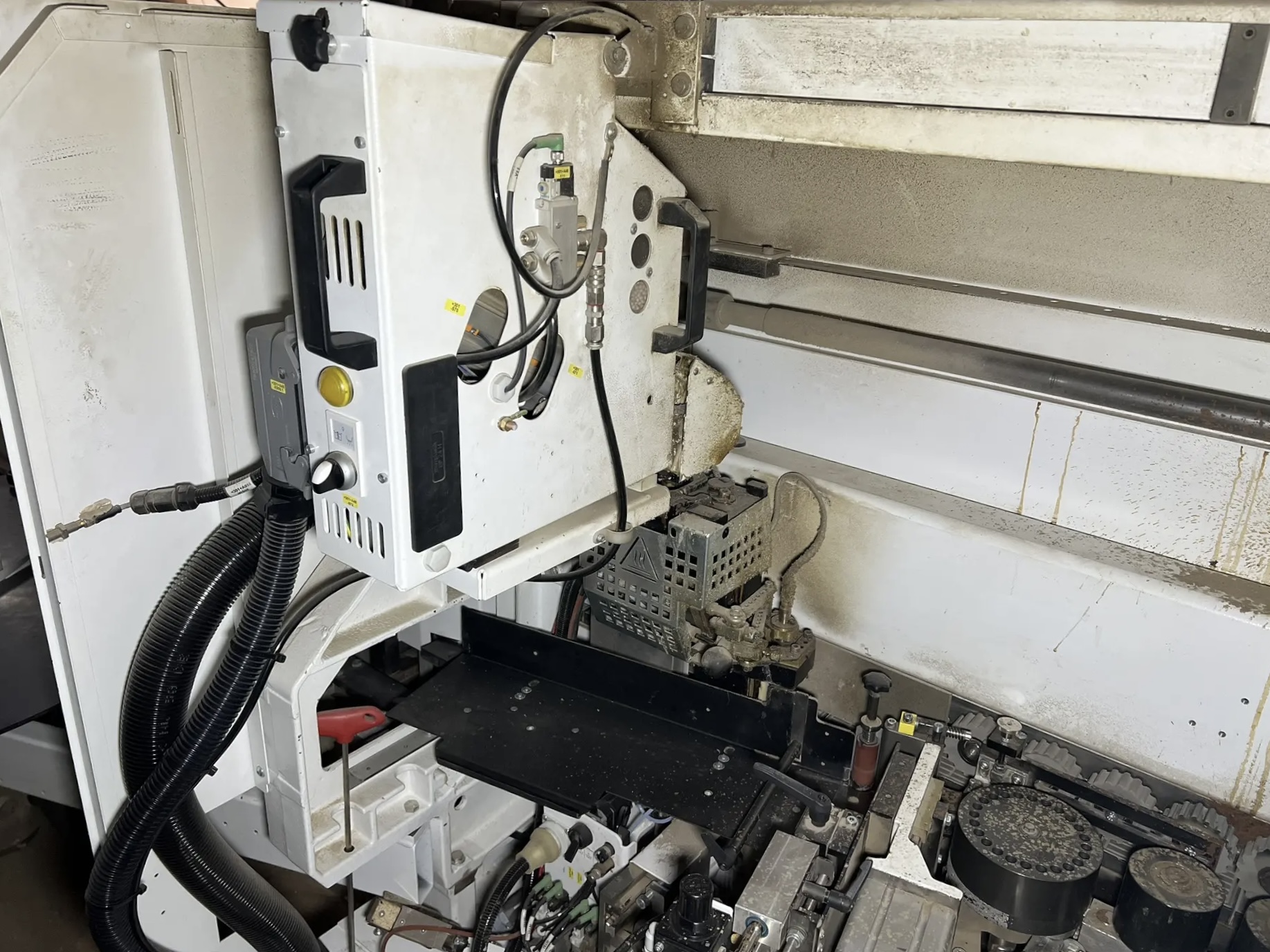

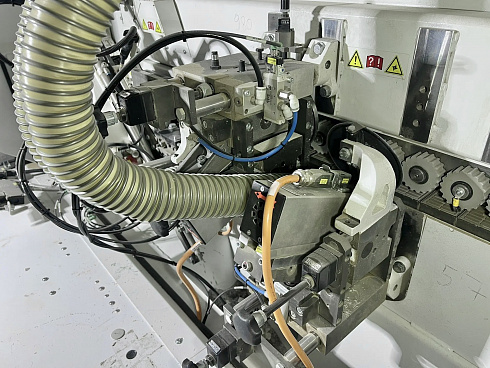

ОКЛЕИВАЮЩИЙ АГРЕГАТ QA 65 N состоит из:

ПРЕДВАРИТЕЛЬНЫЙ ПОДОГРЕВ ДЕТАЛИ

— излучатель для подготовки детали для обеспечения оптимального качества приклеивания кромки

СТАНДАРТНОЕ УСТРОЙСТВО НАНЕСЕНИЯ

— устройство нанесения QA65 N для ручного или автоматического наполнения клея-расплава — специальное покрытие устройства нанесения для всех типов клея, включая ПУ клей (ПУР клей)
— с пневматическим устройством быстрой смены устройства нанесения
— тонкая регулировка количества наносимого клея

— нанесение клея в попутном или противоположном вращении с пневматической перестановкой дозирующей заслонки

— клеевой ролик диаметром 34 мм
— обогреваемый клеевой ролик
— 2 различных уровня клеевого сотава, выставляемых через управление
— устройство нанесения наполяется вручную или автоматически
— гибкость в применении различных типов клея, таких, как EVA, ПУ или полиолефин

РЕАКТИВАЦИЯ КЛЕЯ

— инфракрасный излучатель для достижения идеальной температуры клеевого состава

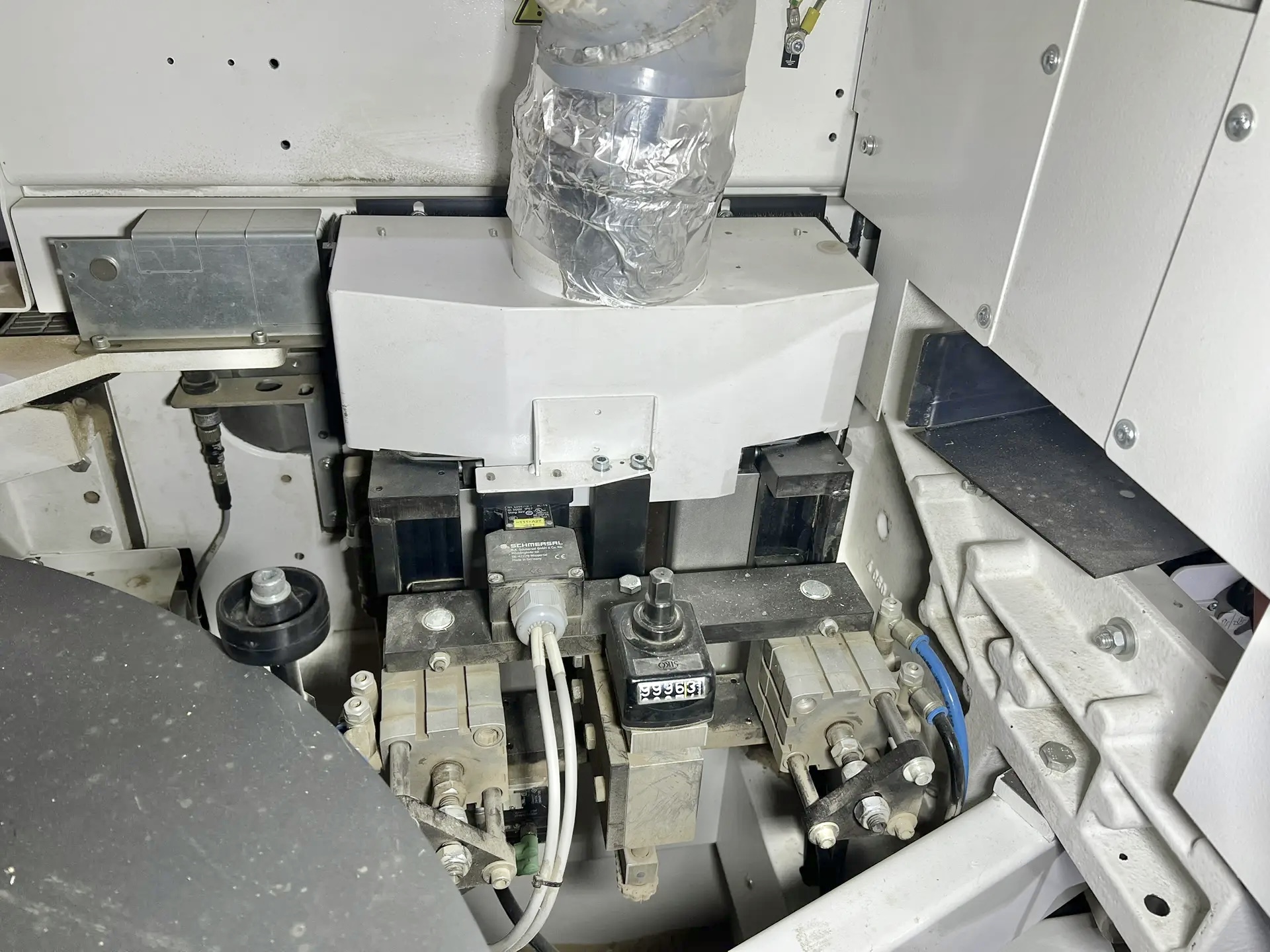

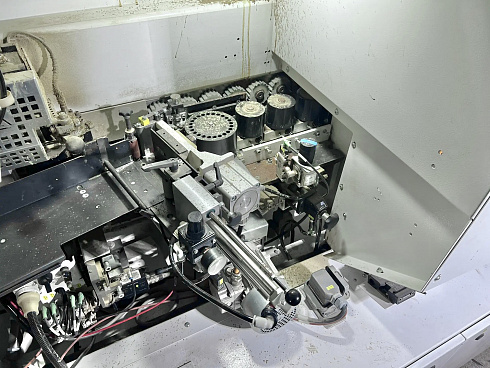

МАГАЗИН

— магазин для кромки с автоматической подачей рулонов и полос фиксированной длины, включая диск для рулонов

— оснащен усиленной гильотиной для предварительного торцевания
— стандартное исполнение с контролем за кромкой и просветами между деталями путем блокировки на входе в станок

ЗОНА ПРИЖИМА

— зона прижима с приводным основным напрессовывающим роликом с подводкой пневматакой, а также 3 допрессовывающими роликами свободного хода

— оснащен цифровым счетчиком для ручной регулировки зоны прижима на толщину кромки

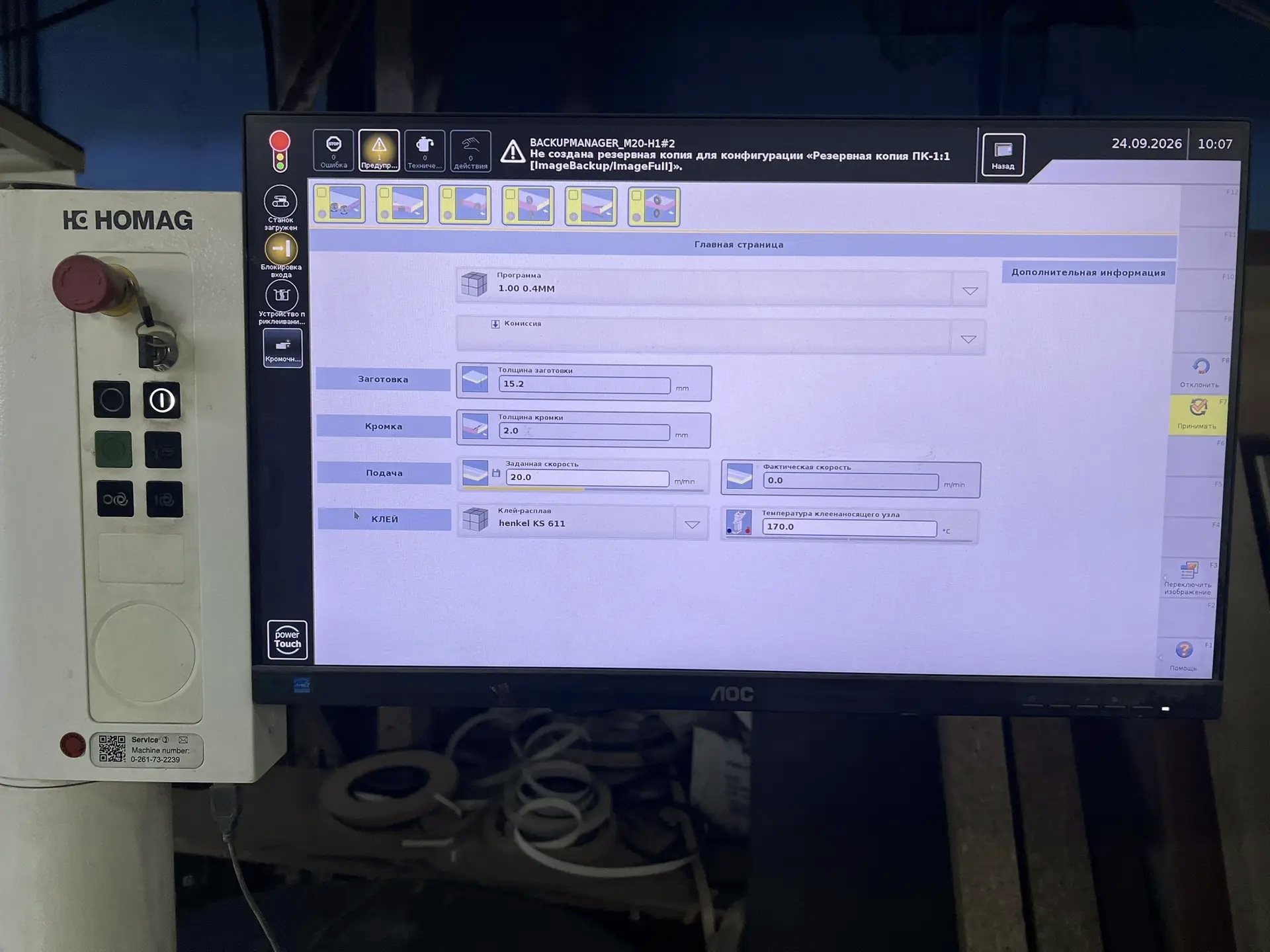

4.0 УПРЯВЛЯЮЩАЯ СИСТЕМА HOMAG GROUP POWERTOUCH терминал управления с широкоформатным сенсорным монитором высокого разрешения

— единый для HOMAG Group интерфейс powerTouch для станков
— эргономичное сенсорное обслуживание с функциями масштабирования, прокрутки, стирания и т. д. — простая навигация для унифицированного, интуитивного обслуживания станка
— наглядная индикация готовности к работе с помощью функции светофора

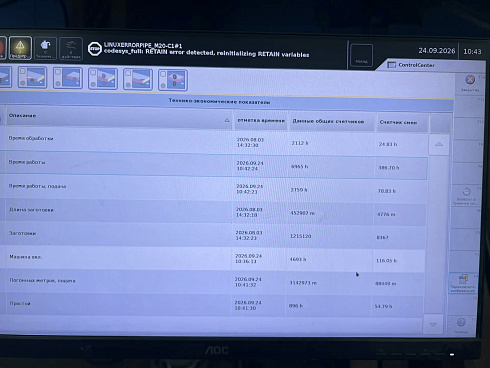

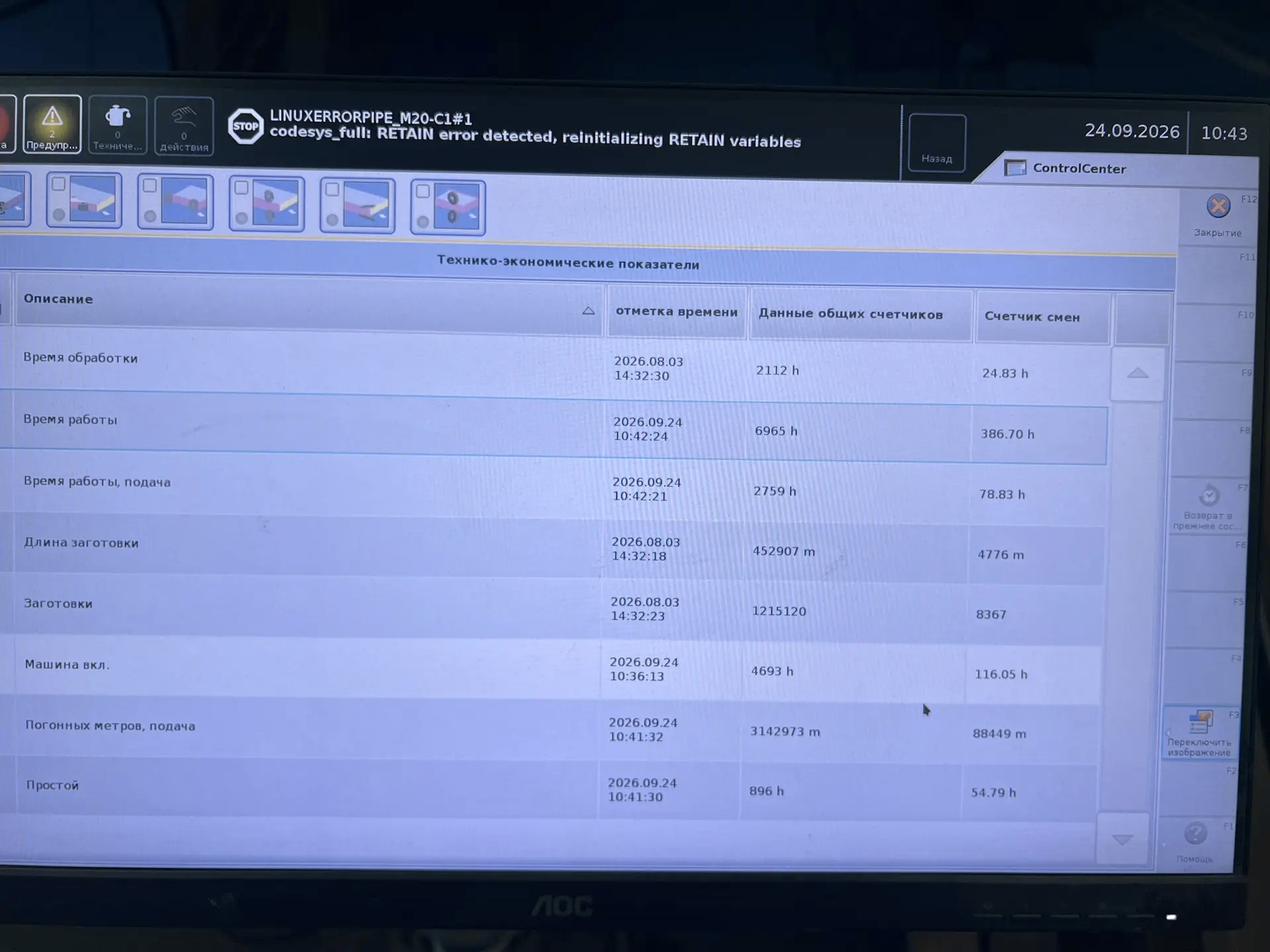

— учет машинных данных для необходимого технического обслуживания и для отображения важных производственных параметров, таких, как кол-во экземпляров, время работы станка, расход кромочного материала)

— обслуживающий терминал с поворотной функцией в районе узла подачи заготовок
— индустриальный компьютер с жестким диском для хранения информации
— агрегатные функциональные клавиши со светодиодной индикацией состояния
— поддержка обслуживающего управления цветными пиктограммами
— учет рабочих параметров в зависимости от состояния заказа для точного сведения заказа и рабочего задания. Вызов данных при помощи поставляемого вместе со станком программного обеспечения Brandt Browser через сеть (Ethernet) на имеющемся компьютере

— отображение заданных и фактических показателей работы станка
— текстовое сообщение о статусе
— простой выбор и коррекция путевых точек
— привязанная к контексту функция помощи, детальная информация по обслуживанию и функциям станка напрямую в управлении

— отображение интервалов осмотров и технического обслуживания
— запоминание программ обработки ...

ПОДРОБНАЯ спецификация HOMAG EDGETEQ S380 в закладке ДОКУМЕНТАЦИЯ.

Общая длина станка 5270 мм
