Обрабатывающий центр с рабочим столом 3050 х 1250 мм, шпиндель 9 кВт, автосмена инструмента 7 поз., сверлильная группа 18 шп., пила.

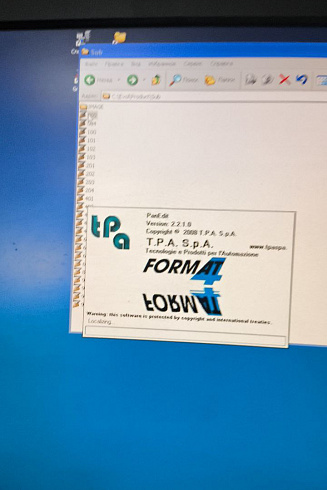

ПРОДАН. Обрабатывающий центр с ЧПУ FORMAT-4 Profit 2S, б/у
Завод: FELDER GROUP (Австрия)
Год выпуска: 2008
Состояние: отличное, полностью исправный. Подключен в Московской области (Сергиев Посад), показ в работе.
Технические характеристики:
Рабочая зона по X, мм 3050
Рабочая зона по Y, мм 1250
Рабочая высота Z, мм 80
Скорость оборотов макс., об/мин 24000
Мощность шпинделя, кВт 9,2
Линейный магазин инструментов, поз. 7
Инструментальный патрон HSK F63
Вакуумная помпа, м³/час 100
Сверлильная голова 12 вертикальных шпинделей, 2+2 горизонтальных по X, 1+1 горизонтальных по Y, пазовая пила по X (3 вертикальных шпинделя отсутствуют).
Траверсный рабочий стол, кол-во траверс - 6 шт.
Вакуумные подушки по 3 на каждую траверсу (SCHMALZ)
Передние пневматические упоры 6 шт.
Дополнительные упоры по краям стола 2 шт.
Вакуумная помпа 100 м³/час
Ручная централизованная смазка

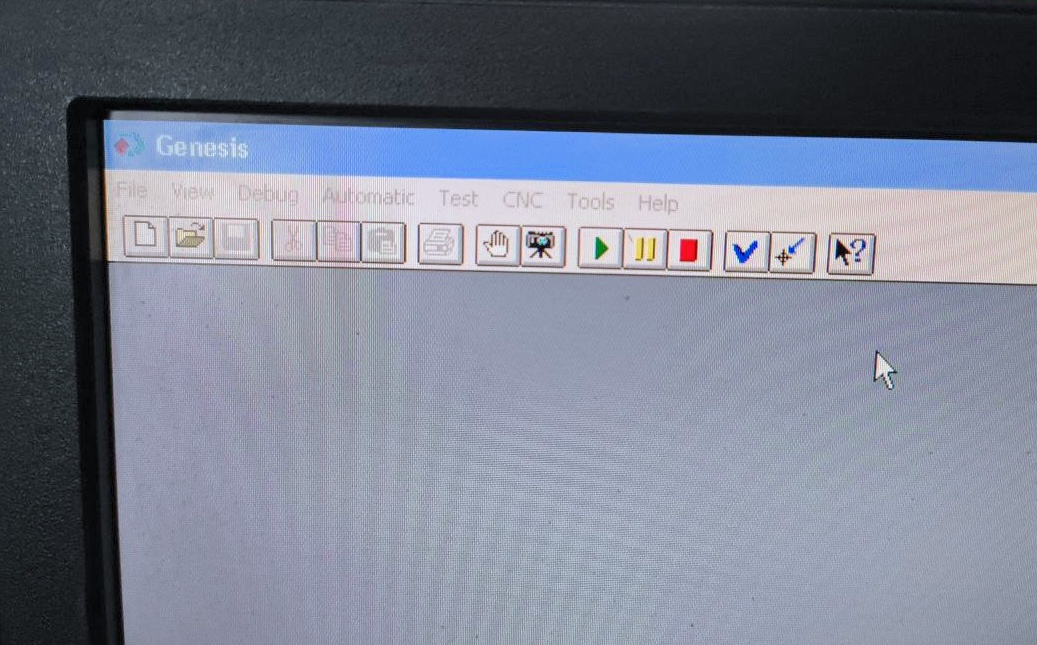

Стойка управления TPA GENESIS EVOLUTION
Общая мощность, кВт 15
Требуемая площадь, мм 5694x4150x2400
ОПИСАНИЕ.
Центр имеет стол, состоящий из 6 консолей, которые позиционируются при помощи лазера. Спереди расположен ряд упоров, дающих возможность удобно разместить и зафиксировать заготовку. Дополнительно станок оснащен 4 кронштейнами, которые опускаются и поднимаются пневматически, и в значительной мере способствуют упрощению процедуры укладки тяжелых заготовок. Стол разделен на 2 рабочих поля, которые дают возможность значительно сократить вспомогательное время, так как если на одном поле производится обработка, то на другом в это время можно закладывать заготовки (так называемая «работа в маятниковом режиме»).
Отдельного внимания заслуживает применяемая в Format-4 Profit 2.s двухконтурная система вакуумметрического давления, которое подается на траверсы в консоль и служит для крепления заготовок с помощью присосок, открывающих магнитные клапаны с помощью стальных шин, расположенных в нижней части присоски. Заготовка будет прижата только после нажатия педали.
Format-4 Profit 2.s дает возможность форматировать плиты при помощи фрезы, выполнять в них любые операции сверления — серийные и многократные, горизонтальные или вертикальные, получать отверстия лицевые, а также предназначенные для дверных петель и пазов в задних стенках мебели. Такие возможности оборудование имеет благодаря широкому набору рабочих агрегатов — и, прежде всего, фрезерного и сверлильного.
Сверлильный агрегат оснащен преобразователем частоты, который позволяет осуществлять динамическую регулировку скорости оборотов от 1000 до 6000 об/мин. В нем имеется 12 вертикальных и 6 горизонтальных сверл. Все эти инструменты можно вызывать для выполнения обработки поочередно, в зависимости от выбранных операций. Сверлильный агрегат также оборудован интегрированной пилой для вырезания пазов, имеющей максимальный диаметр 125 мм и толщину 10 мм.
Фрезерный шпиндель оснащен двигателем мощностью 9,2 кВт, охлаждается воздухом и обеспечивает динамическое изменение скорости оборотов от 1000 до 24000 об/мин, что позволяет использовать фрезы маленьких диаметров.
В станке используется одно из наиболее эффективных и современных устройств крепления инструмента типа HSK 63. Во время обработки необходимые фрезы находятся в линейном магазине на 6 мест, передвигающимся вместе с главным суппортом, что сокращает время на замену инструмента. Кроме того, для удержания тяжелого и габаритного инструмента предусмотрено специальное стационарное устройство спереди станка. Перемещение его по оси Х обеспечивает передача типа «рейка-шестерня». Благодаря этому возрастает скорость и улучшается стабильность работы суппорта, что повышает точность и скорость обработки.
Форма оплаты: любая, без НДС.
Осмотр: Московская область, Сергиев Посад.
