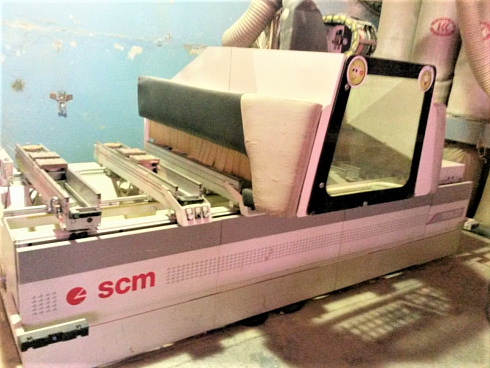

Снят с продажи. Деревоообрабатывающий центр (3 оси) SCM Tech Z27 (СЧМ Тех Z27), б/у.
Завод: SCM (Италия)
Год выпуска: 2006
Состояние: подключен, исправный
Технические характеристики:
| Рабочее поле между боковыми упорами по оси Х, мм | 2650 |
| Ход шпинделя по оси Х, мм | 2885 |
| Ход шпинделя по оси Y, мм | 1240 |
| Рабочий ход по оси Z, мм | 200 |
| Векторная скорость по осям X,Y, м/мин | 54 |
| Скорость по оси Z, м/мин | 11,5 |
| Расход сжатого воздуха, л/мин | 150 |
| Диаметр аспирационного патрубка, мм | 160 |
| Вес, кг | 2542 |
ОПИСАНИЕ
Перемещение ходовой стойки и суппорта:
— перемещение по осям X и Y осуществляется при помощи прямолинейных призматических направляющих;
— привод с помощью высокоточной шарико-винтовой пары;
— легкое и быстрое перемещение вследствие использования приводных бесщеточных электродвигателей;
— наличие устройства оптимального распределения массы при перемещении группы по оси Z.
Область позиционирования заготовок:
— 4 рабочие траверсы длиной 1.125 мм с индивидуальной механической блокировкой.
— отдельный растровый стол для вакуумного крепления заготовок с использованием уплотнительного шнура
— Измерительные линейки, расположенные на станине станка в направлении осей «Х» и «Y».
Агрегатная комплектация «А».
Оснащен автоматическим тарельчатым магазином смены инструмента на 8 мест.
Параметры загрузки инструментом: 8 инструментов с диаметром 120 мм.
Наибольшая масса инструмента – 4,5 кг на единицу или 22 кг общий вес всех инструментов.
Главный фрезерный шпиндель мощностью 6 кВт, система зажима HSK63F. Число оборотов регулируется бесступенчато через ЧПУ. Левое и правое вращение.
Сверлильная группа обработки:
– мощность привода 2,2 кВт;
– скорость вращения – 4000 об/мин;
– 12 вертикальных независимых сверлильных шпинделей (7 на оси Х, 5 на оси Y), расстояние между которыми 32 мм;
– 6 горизонтальных сверлильных шпинделей: 2 двойные головки для сверления по оси Х; 1 двойная головка для сверления по оси Y;
Для выборки пазов по оси Х предусмотрен фиксированный пильный агрегат.
– скорость вращения 4000 об/мин;
– мощность привода 2,2 кВт;
– инструмент с максимальным диаметром 120 мм;
Центр оснащен вакуумным насосом Becker.
Основные возможности программного обеспечения:
— импорт файлов в формате DXF;
— импорт файлов в формате ASCII;
— графические и синтаксические подсказки как при сверлении, так и при фрезеровании;
— одновременная оптимизация позиционирования рабочей группы по всем поверхностям обрабатываемой панели, а также ее вертикальных ходов («опусканий»);
— автоматический выбор для выполняемых рабочих операций наиболее подходящих инструмента;
— полное описание и управление установленными инструментами (сверлильная группа, фрезерная группа и т. д. );
— графическая визуализация конфигурации рабочей группы;
— графическая визуализация обрабатываемого элемента;
— возможность переноса начала координат обрабатываемой панели для выполнения сверления на панелях особого профиля или формы;
— автоматический контроль скорости обработки по комплексному направлению движения;
— функция многозадачности для программирования.
