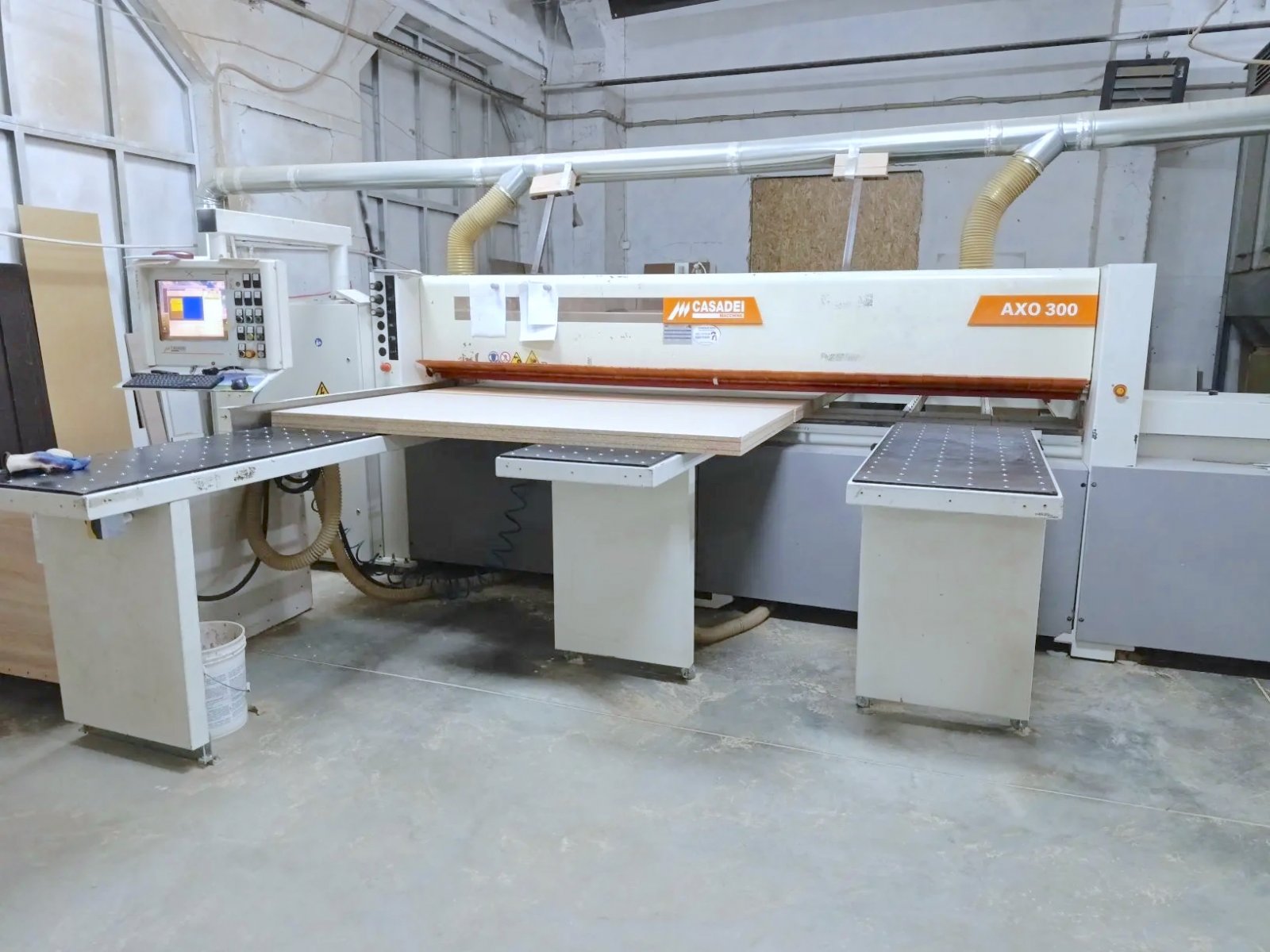

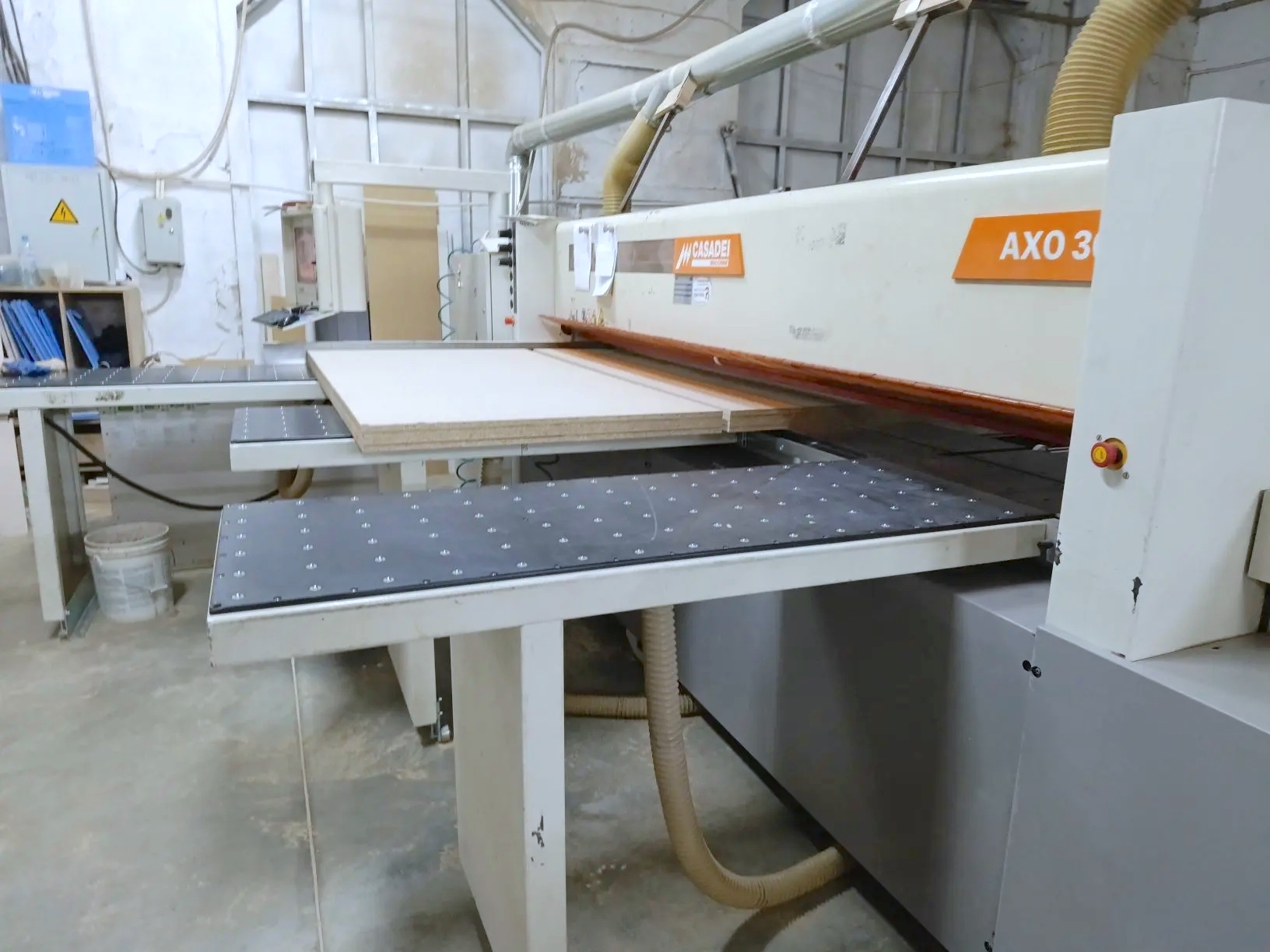

ПРОДАН. Надежный современный форматно-раскроечный центр с ЧПУ завода SCM CASADEI AXO 300 (СЧМ Касадей), мало бу.

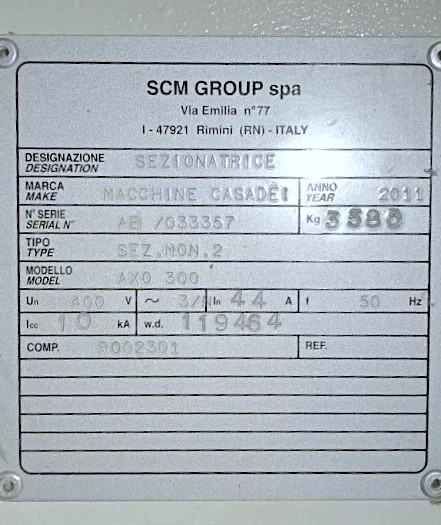

Завод: SCM Group (Италия)
Год выпуска: 2011
Состояние: полностью исправный, вложений не требует, показ в работе.
Местонахождение: на производстве в г. Белгород.
Программное обеспечение: WinCut, Windows XP
Работает с БАЗИС-Раскрой. Можно подключить принтер для этикеток.
Технические характеристики :
Длина пропила 3200 мм
Длина хода толкателя 3200 мм
Вылет основной пилы 87 мм
Скорость подачи пильной каретки до 60 м/мин
Скорость толкателя до 60 м/мин
Мощность основной пилы 11 кВт
Мощность подрезной пилы 1.5 кВт
Вес 3600 кг.

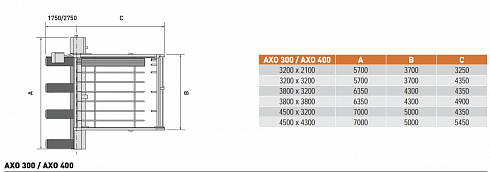

Габаритные размеры SCM CASADEI AXO 300 в закладке ФОТО.
ОПИСАНИЕ
Прочная станина станка, изготовлена из трубчатой стали
Задняя часть рабочего стола выполнена из алюминия и снабжена роликами, из
материала, исключающего повреждение поверхности и обрабатываемого элемента, и
собственно стол шириной 400 мм с покрытием из фенола, со стороны упорной
линейки.

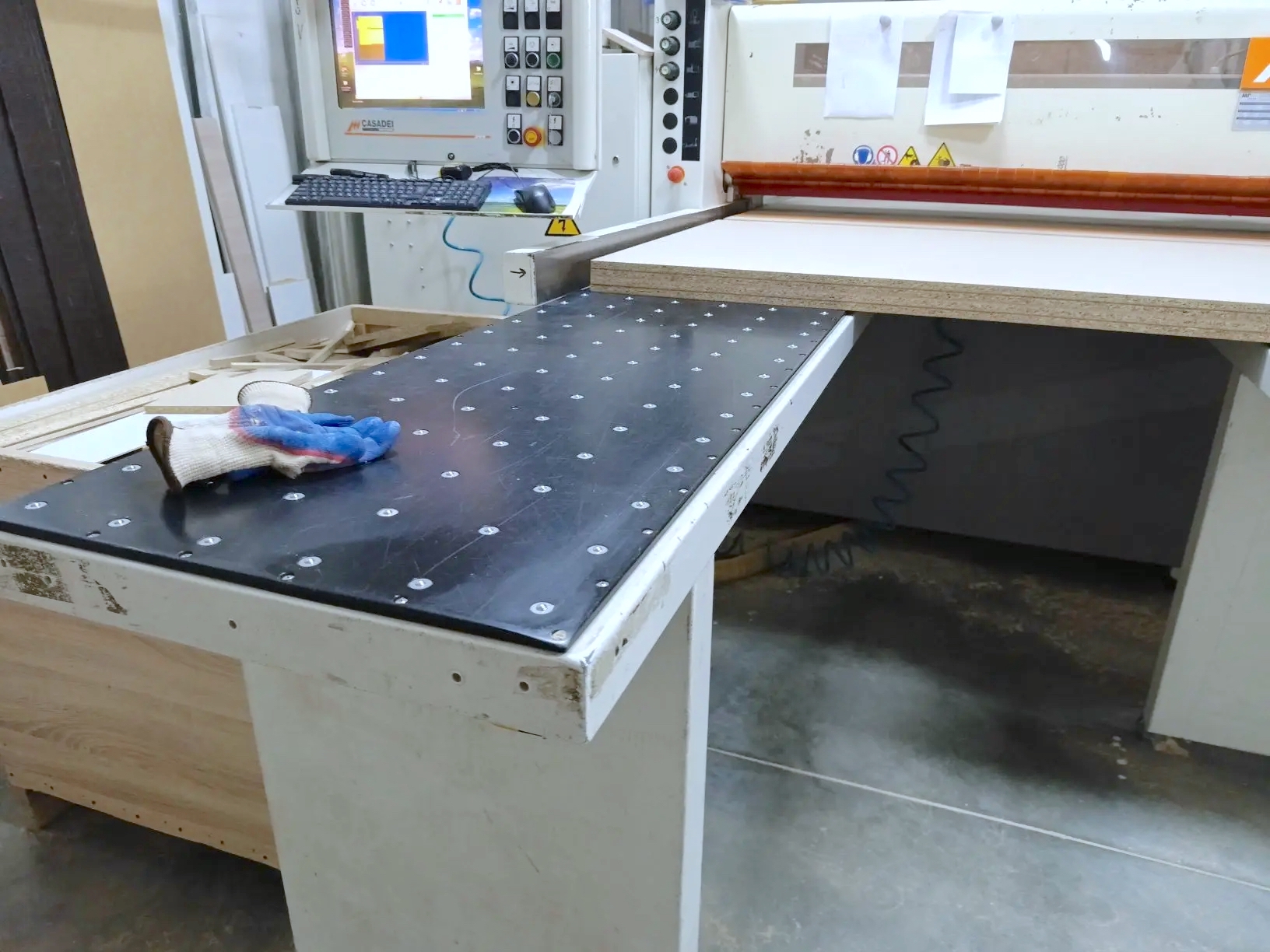

Стальной рабочий стол, усиленный ребрами жесткости, с феноловым покрытием
Защитные кожухи вокруг станка

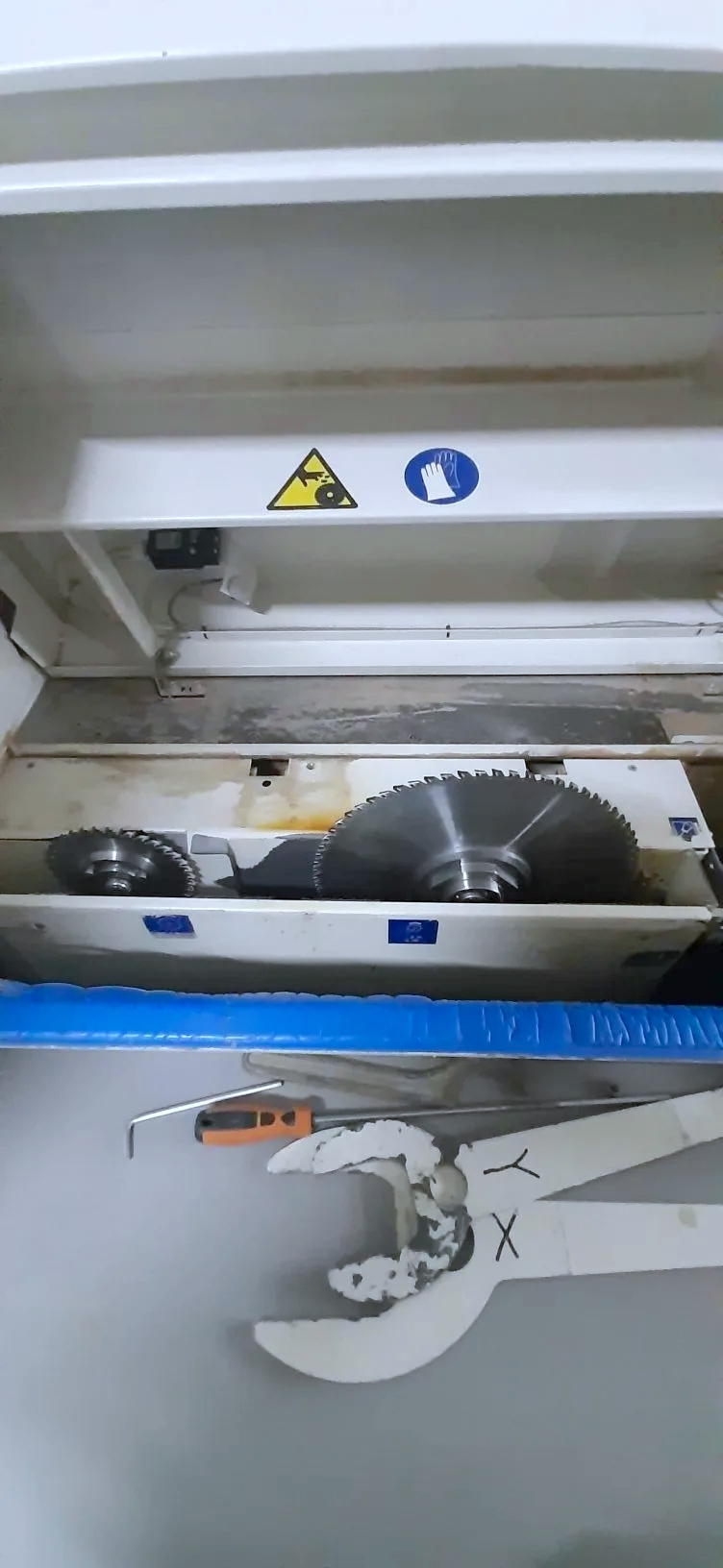

Стальная пильная каретка включает:
- независимые двигатели основной и подрезной пилы
- вертикальный подъем по призматическим направляющим THK и
шарикоподшипниковым блокам
- скольжение пильной каретки производится по двум цилиндрическим направляющим
из высокачественной закаленной стали (срок гарантии 5 лет) со специальными скребками в
качестве защиты против пыли
- привод пильной каретки осуществляется с помощью цепи, натянутой с двух сторон
- идеальный рез обеспечивается за счет равномерного распределения массы каретки
- ролики перемещения каретки из высококачественной закаленной стали
- регулировка осевого и вертикального движения подрезного агрегата осуществляется с
помощью микрометрической системы, расположенной с внешней стороны станины станка;
- рабочий ход пильной каретки по направлению к упорной линейке
Упорная линейка расположена с левой стороны

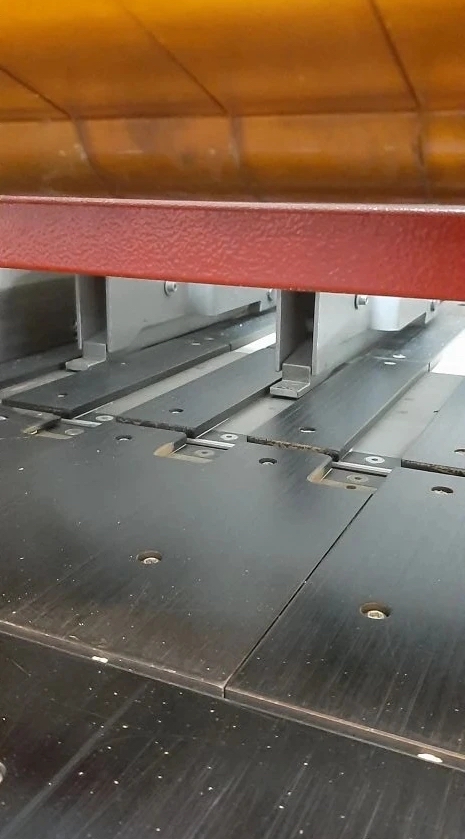

Прижимная балка со сквозными пазами. Захват панелей осуществляется до последнего обреза.
Пневматический привод вертикального перемещения имеет механизм реечной передачи, регулируемое давление от 2 до 4 бар.
Двойная пылеулавливающая система: Один патрубок верхний установлен непосредственно в прижимной балке, второй нижний установлен на пильной каретке

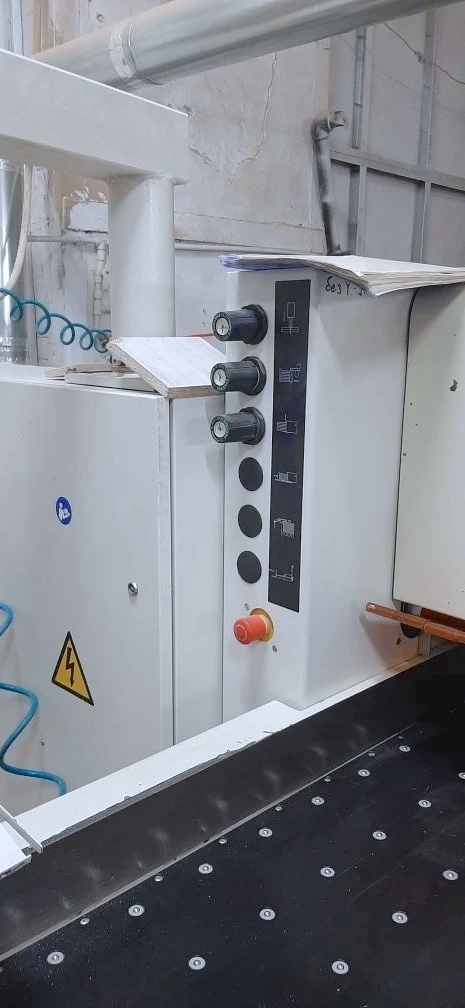

Панель управления расположена с левой стороны

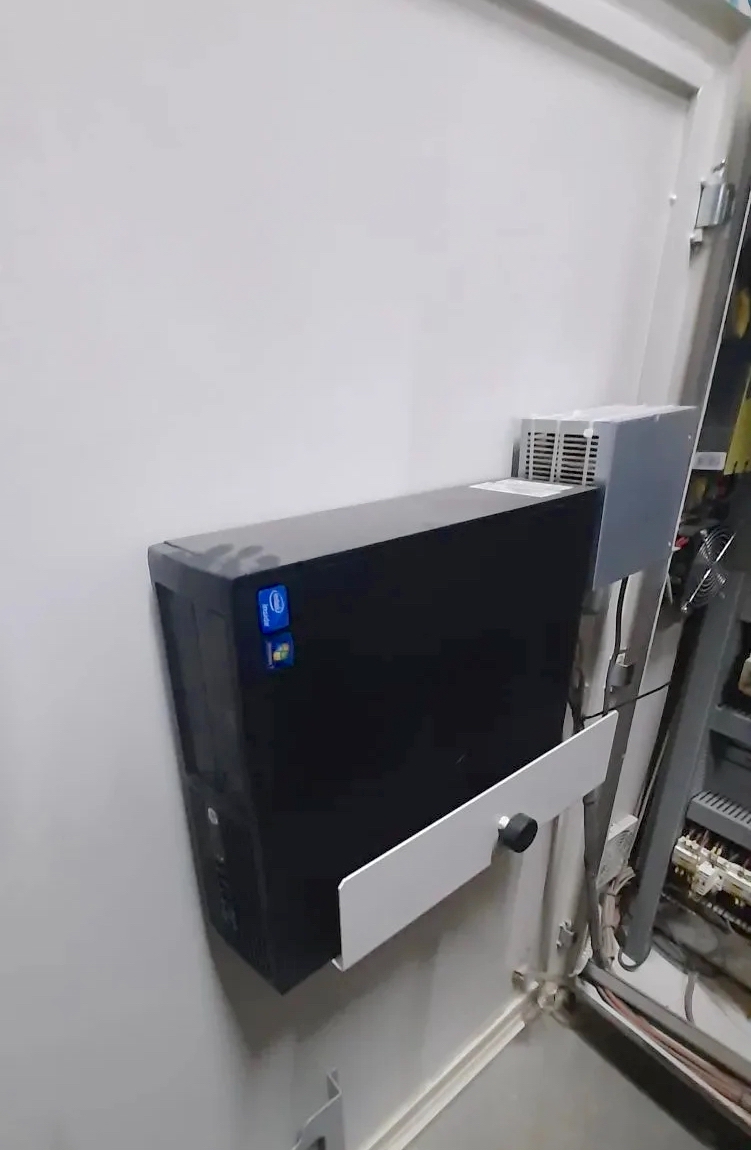

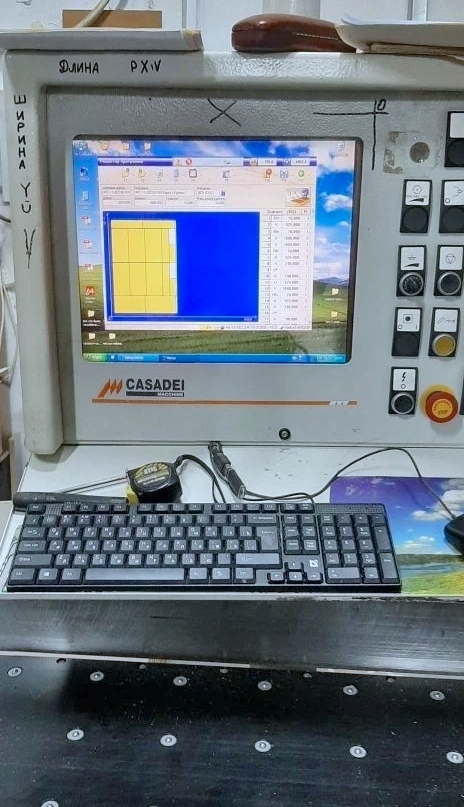

Система управления станка с помощью блока ЧПУ PC/PLC "PCCONTROL 100"
Программное обеспечение: WinCut под Windows XP
- Ручной режим для перемещения по осям
- Автоматический режим: Выполнение программ раскроя в соответствии с картами/списком раскроя
- Полуавтоматический режим: выполнение четырех различных критериев, задаваемых с клавиатуры
- Возможность переключения между автоматическим и полуавтоматическим режимами во время выполнения программы раскроя (для выполнения нескольких пропилов) и возврата в автоматических режим (продолжая выполнять пиление по картам раскроя, начиная с того этапа, на котором был произведен перерыв).
- Возможность многозадачной работы: Возможность записи карты раскроя и использование всех функций управления при работающем станке.
- Режим программирования:
- Графический дисплей для отображения образов раскроя
- 5 различных уровней пиления: допил X/Y/U/V
- Максимальное число строк для одной программы: 100
- Максимальное число строк на листе: 100
- Максимальное число программ и карт раскроя (около 80% общего объема дискового пространства)
- Редактор этикеток для каждой программы раскроя
Отчет о производстве:.
- Отображение информации о дневной производительности на диске, включая :
- время начала и окончания работы
- Количество, площадь и объем обрабатываемых материалов
Сводный режим:
- Сообщения для оператора в отношении управления отдельными деталями ( во время выполнения программы раскроя)
- Графическая визуализация во время выполнения программы раскроя шаблона карты раскроя с указанием выполняемых пропилов
- Графическая визуализация во время выполнения программы раскроя карты раскроя и списка раскроя
Формат файлов:
- Файлы программы оптимизации Perfect Optimiser
Аварийное оповещение и диагностика:
- Автоматическая диагностика и индикация возможных ошибок или сбоев посредством
предостерегающих сообщений
- Программа отладки ввода/вывода
- Подсказки по рекомендуемым действиям (возможность настройки каждого предупреждения с записью дополнительных комментариев)
Система измерения
- Измерительный блок: Миллиметры с точностью до десятых –или дюймы с точностью до тысячных
Боковой выравниватель с автоматическим позиционированием, оснащен пневматическим цилиндром,
- Длина хода 1200 мм
- Минимальная ширина: 60 мм
- Максимальная ширина: 1200 мм
- Боковой выравниватель перемещается по призматической направляющей THK и шарикоподшипниковым блокам

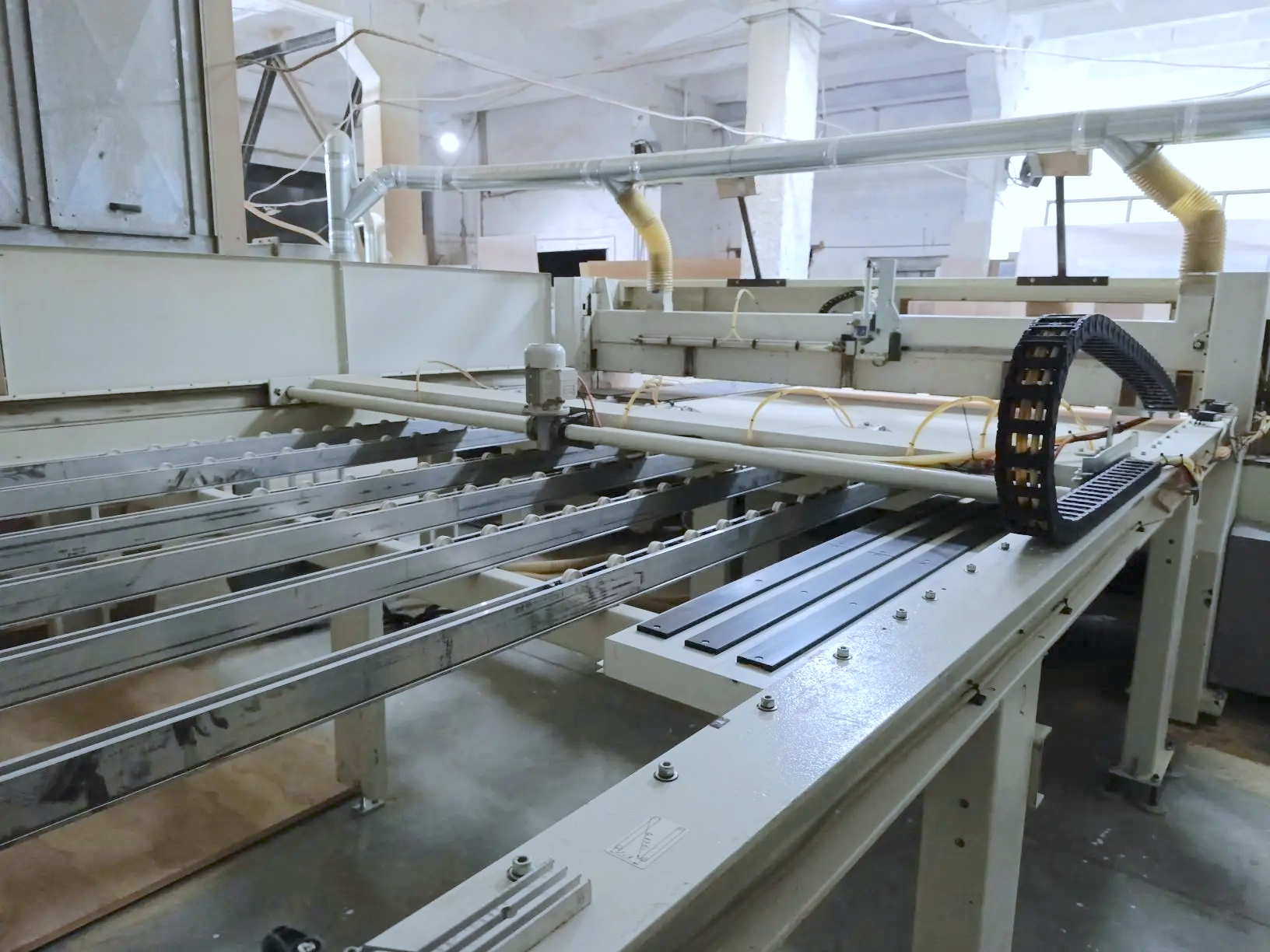

- моторизованный толкатель, действующий по всей длине, оснащен центральным приводом и двумя прочными торсионными стержнями.
Толкатель с электронной регулировкой, позиционируемый с помощью магнитной ленты (бесконтактная система)
Толкатель перемещается по двум жестким "H-образным балкам.
Подача толкателя обеспечивается двумя высокоточными шестеренками, которые гарантируют абсолютную параллельность толкателя и линии пиления на всем пути перемещения толкателя.

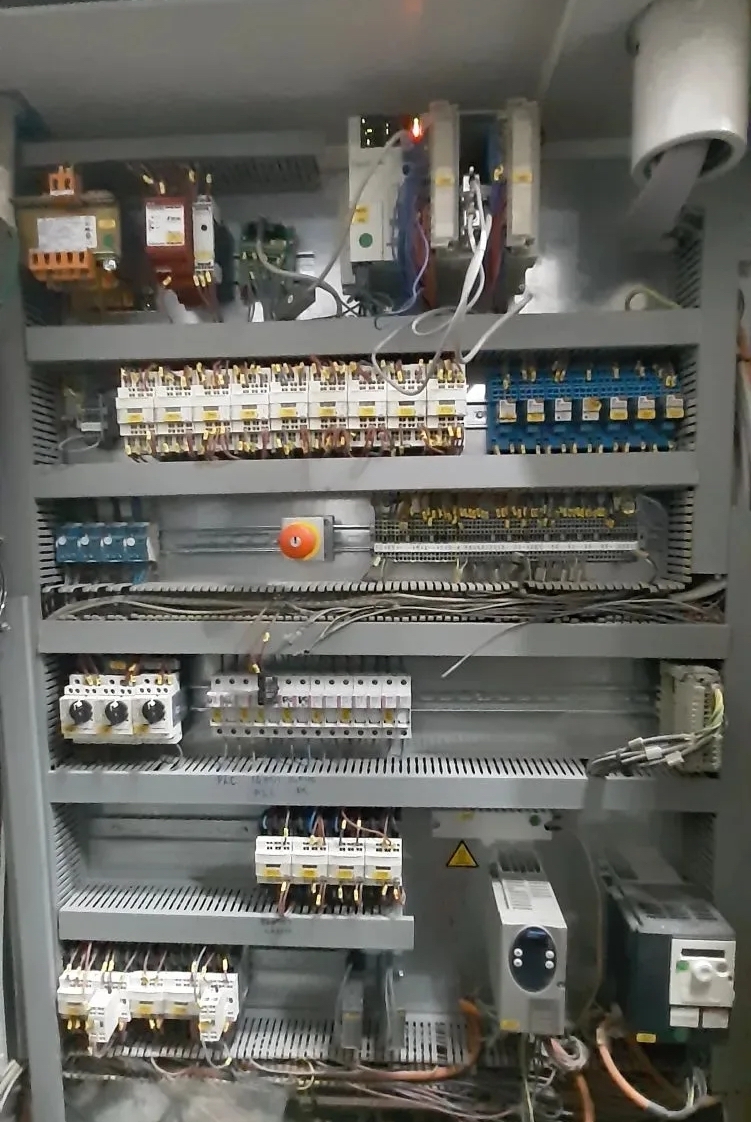

Стойка управления с повышенными характеристиками по безопасности станка, куда входят:
Пылезащищенный электрический шкаф (IP 55)
Главный выключатель с запором на висячий замок
Вспомогательные низковольтные (110 В) цепи команд управления, цепи электронного управления и иные низковольтные сигнальные цепи
Защита от перегрузки для электродвигателей
Микровыключатель безопасности на дверце доступа к пильному диску
Поворотные фронтальные ограждения защищают зону раскроя.
Планка безопасности непосредственно у линии распила
Для тех, кто ищет: раскроечный центр с ЧПУ бу, пильный центр бу, распиловочный центр бу, форматно-раскроечный центр SCM, центр для пакетного раскроя, пильный центр, распиловочный центр, раскроечные центра б у, раскройный центр, раскроечный центр с чпу б/у, форматно-раскроечный центр б/у, форматно раскроечный станок б/у, раскроечный центр Ноlzmа, Вiеssе Sеlсо, Вiеssе Sеktоr, SСМ Sigmа, Gibеn Smаrt, КDТ КS-832С, NАNХING NРС330, NР330FG, НоlzНеr CUT...
Видео центра SCM CASADEI AXO 300 в работе в закладке ВИДЕО.
Брошюра с описанием раскроечного центра SCM CASADEI AXO на английском в закладке ДОКУМЕНТАЦИЯ.
Форма оплаты: любая, можно с НДС.
Показ в работе: на производстве в Белгороде. Возможна ДИСТАНЦИОННАЯ отгрузка.
