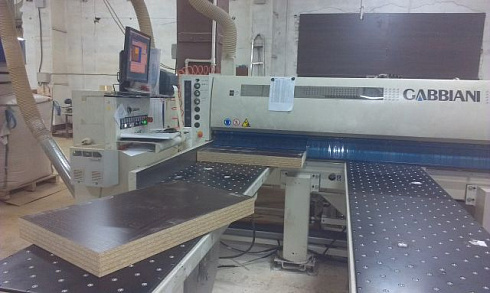

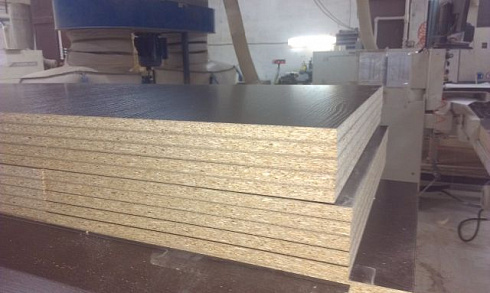

Раскроечный центр с ЧПУ Gabbiani Galaxy 105, 2009г. (SCM, Италия) ПРОДАН.

ПРОДАН. Раскроечный центр Габбиани (Группа SCM) Галакси 105.

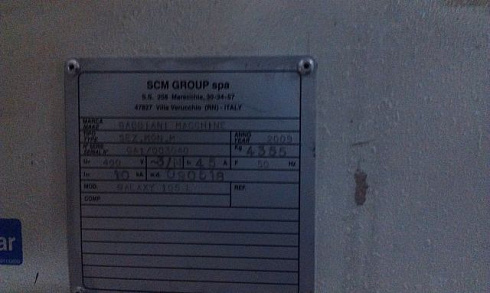

Технические характеристики SCM GALAXY 105:

- Максимальный вылет пилы 105 мм (для пильного диска диаметром 358 мм)
- Подрезной пильный агрегат (макс. диаметр 300 мм - мощность 3,0 л.с.)
- Основной пильный агрегат (макс. диаметр 380 мм - мощность 10 л.с.)
- Регулируемая скорость пильной каретки (6-60 м/мин)
- Примерная мощность двигателя привода пильной каретки 1,5 кВт
- Боковые выравниватели (поперечные), макс. ход до 2200 мм
- 4 передних стола с воздушной подушкой для выгрузки раскроенных плит ( 2500 х 600 мм)

Описание GALAXY 105: Пильный центр для раскроя плитных материалов с вылетом пилы 105 мм. Управление центром осуществляется при помощи РС с LCD монитором 15'. Перемещение пильной каретки осуществляется при помощи передачи шестерня-рейка. Траверсы для перемещения толкателя имеют H-образное сечение размером 160х160мм.

Станина

Станок имеет прочную станину с высокоточной направляющей пильной каретки, конструкция которой разрешает максимально легкий доступ к внутренним механическим элементам станка для их настройки и технического обслуживания.

Пильная каретка
Пильная каретка представляет собой инновационную конструкцию в виде жесткой рамы с двумя независимыми электродвигателями – для главного и подрезного пильного полотна, перемещающуюся на колесиках, выполненных центробежным литьем, по высокоточным верхним и нижним направляющим, расположенным в задней части станины станка.

Высокоточное вертикальное перемещение как основной, так и подрезной пилы производится по так называемым «направляющим ТНК». Каждое пильное полотно имеет свой собственный электродвигатель.

Специальное пневматическое устройство (патент компании «Gabbiani Macchine») позволяет легко производить быструю смену обоих пильных полотен.

Привод движения пильной каретки передается через зубчатую пару «шестерня-рейка». Такое решение обеспечивает наилучшее качество разрезов, благодаря постоянному прижиму зубьев шестерни к зубьям рейки. Установленный в системе передачи движения инвертор дает возможность производить изменение скорости вращения пильной каретки в непрерывном диапазоне от 6 до 60 об/мин.

Прижимная балка

Уникальная по новизне технического решения прижимная балка нижнего хода имеет сквозные пазы, в которые могут входить захваты, что, таким образом, исключает наличие зон их механического взаимодействия.

Толкатель

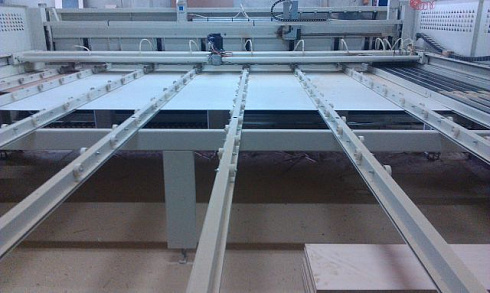

Группа толкателей состоит из жесткого стального трубчатого штока, на котором установлены устройства захвата. Захваты можно перемещать вручную и фиксировать в положении, соответствующем заданной точке по всей длине штока толкателя. Шток толкателя перемещается на профилированных бронзовых колесиках вдоль направляющих из закаленной шлифованной стали, установленных на двух опорных лонжеронах. Перемещение толкателя приводится от статического инвертора, который позволяет устанавливать скорость его подачи в соответствии с производственными требованиями при сохранении неизменной скорости возврата.

Система управления

Система управления состоит из персонального компьютера как интерфейса оператора с программируемым логическим контроллером (ПЛК).

Программное обеспечение
Рабочим программным обеспечением является пакет «монопильный вариант программы WinCut», рабо-тающий в операционной среде «Windows». Оператор станка имеет возможность перемещения по программе либо с помощью функциональных кнопок, либо с помощью манипулятора «мышь». Кроме того, система управления «ведет» оператора по выполняемой каждый день рабочей программе, подсказывая ему следующий ввод или следующий шаг. Программное обеспечение «WinCut» включает редактор ярлыков, который дает возможность производить печать ярлыков на принтере бар-кода.
Графический редактор - программа, интегрированная в программное обеспечение WinСut, позволяет производить программирование с использованием графических пиктограмм. Оператор может выбрать тип разреза в иллюстрированном столбце разрезов и ввести необходимые параметры реза. Таким образом, программирование с помощью этой функции становится более интуитивным и быстрым.

Стандартная комплектация станка:

• автоматический боковой выравниватель для поперечных разрезов с ходом 70 – 1200 мм;
• система управления на базе PC и PLC Premium;

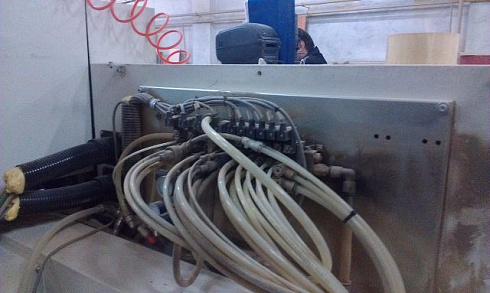

• пневматическое устройство быстрого запирания/отпирания пилы – для быстрой смены пильных полотен.
• устройство безопасности, состоящее из вертикально перемещающихся элементов, отслеживающих профиль пакета обрабатываемых панелей;
• пильная каретка с двумя независимыми электродвигателями для основной и для подрезной пилы;
• скошенная прижимная балка;
• 6 захватов для продольных и поперечных разрезов;
• ручная настройка подрезной пилы;
• автоматический оптимизированный ход каретки пильного полотна в соответствии с размерами разрезаемых панелей;
• пуск электродвигателя переключением обмоток по схеме "треугольник-звезда";
• вылет пилы 105 mm;
• пильная каретка с моторам brushless (6-60м\мин), перемещение с передачей шестерня рейка;
• мощность основного двигателя пилы 10 Hp (7,5 KW) 50 Hz с автоматическим переключением звезда/треугольник;
• механизм пневматической блокировки основной и подрезной пилы;
• толкатель с управлением от инвертора и с магнитной лентой для позиционирования;
• столы со сдвоенными роликами из пластика покрытые износостойкой резиной (Ø 50 mm);
• шкаф для комплекта пил.
