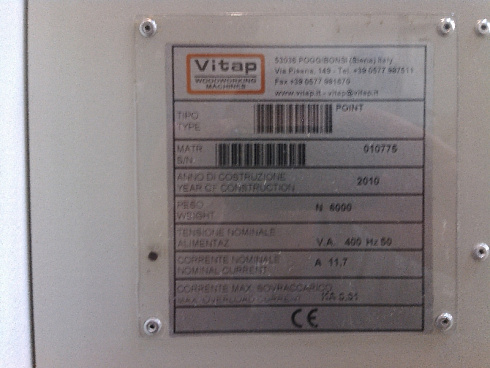

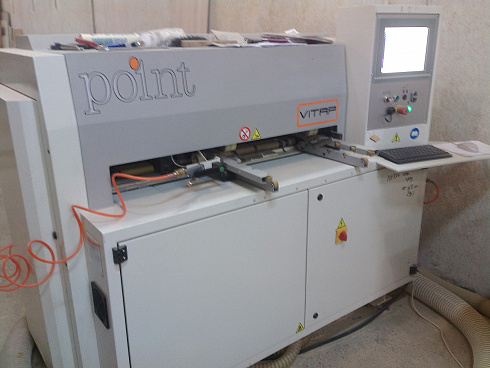

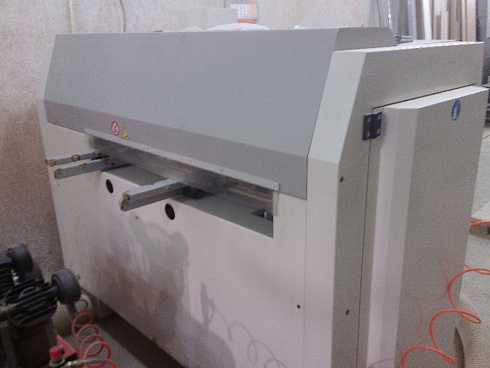

ПРОДАН. Сверлильно-присадочный станок с ЧПУ VITAP Point (Италия), б/у. Исправный.
Описание станка:

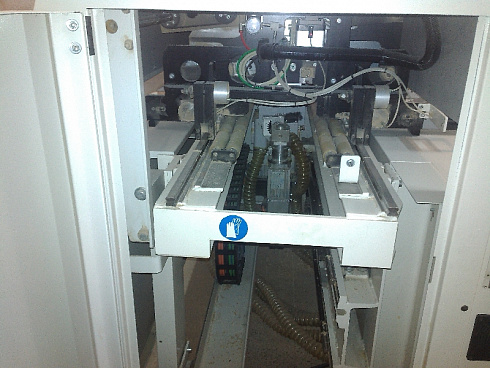

- Заготовка загружается продольно и транспортируется посредством системы параллельных ременных транспортеров (ось X), которые поддерживают панель с обеих сторон. Нижняя сверлильная головка перемещается по осям Y и Z.
- Макс. размеры заготовки: Длина 2800 мм, Ширина 720 мм, Толщина 40 мм ( с любым видом инструмента)
- Мин. размеры заготовки: Длина 250 мм, Ширина 150 мм, Толщина 12 мм
Станок состоит из:
- сверлильная головка: 8 вертикальных шпинделей и 2 пары горизонтальных шпинделей (2+2 шпинделя по оси Х).
- боковой толкатель с предварительной подачей следующей заготовки для наилучшего позиционирования по нулевой точке.
- система сверления по все ширине заготовки (ось Y) без повреждения системы транспортеров.
- лазерный датчик (с управлением ЧПУ) для замера данных конца заготовки для создания двойной нулевой точки на 2 концах заготовки для обеспечения идеальной стыковки вертикальных и горизонтальных заготовок одного изделия.
- позиционирование осей: ось Х посредством бесщеточного мотора с зубчатой передачей и шпинделями новых видов для достижения высокой точности — ось Y посредством бесщеточного мотора с зубчато-реечной передачей и высокоточным винтовым зубчатым колесом — ось Z посредством бесщеточного мотора и шариковой втулки.

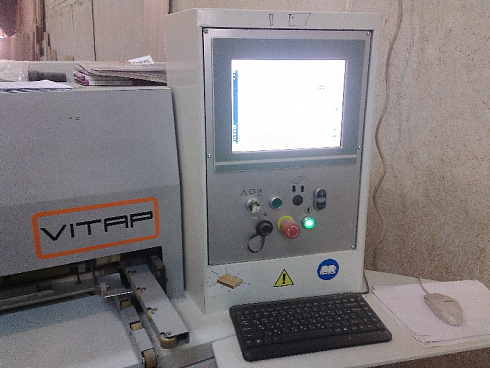

Управление ЧПУ:
- цветной ЖК
- программы создаются с помощью системы параметрического автоматизированного проектирования и черчения (CAD system)
- карта инструментальной наладки
- USB порт для загрузки программ
- 3 уровня доступа с паролями (оператор/наблюдатель/помощник)
- установка параметров
- конфигурация траектории рабочего движения
- сохранение всех файлов со всеми данными
- форма ввода данных с графической поддержкой для основных операций
- макропрограммирование
- постоянное отображение основных данных на дисплее
- перечень работ
- перекрестный контроль между параметрами и операциями, который необходимо выполнить
Технические характеристики:
| Максимальный размер заготовки (длина*ширина*толщина), мм | 2800х720х40 |
| Минимальный размер заготовки (длина*ширина*толщина), мм | 250х150х12 |
| Скорость подачи детали, м/мин | 25 |
| Частота вращения шпинделей, об/мин | 3600 |
| Мощность мотора, кВт | 1,7 |
| Максимальные диаметр вертикального инструмента, мм | 35 |
| Максимальные диаметр горизонтального инструмента, мм | 12 |
| Максимальная глубина сверления, мм | 43 |
| Диаметр выхода для аспирации, мм | 2х50 |
| Рабочее давление, бар | 7 |
| Габаритные размеры, мм | 1820х1340х1520 |
| Вес, кг | 600 |
