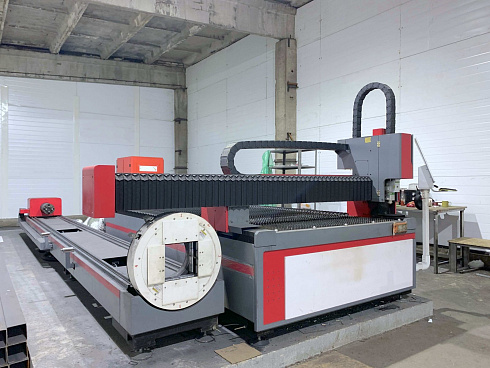

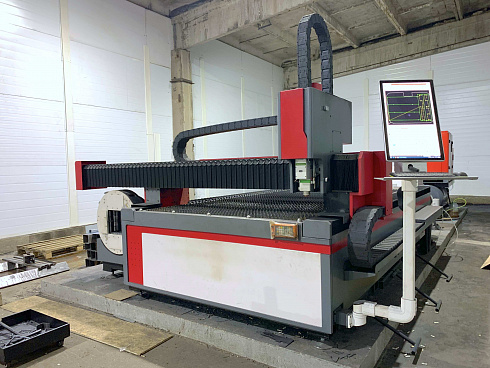

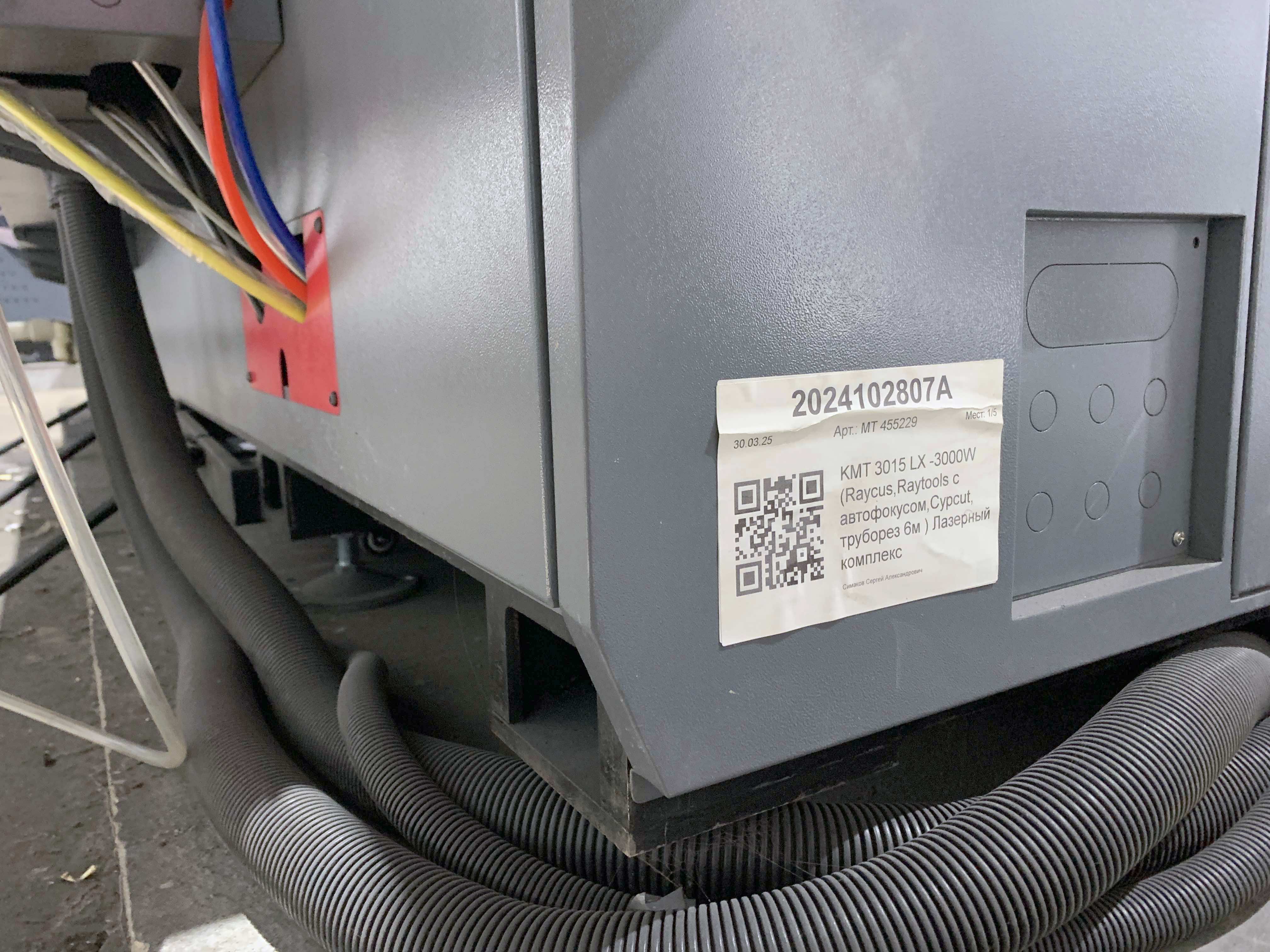

Оптоволоконная установка лазерного раскроя с модулем для обработки труб KMT 3015 LX-3000W

Оптоволоконный лазерный станок по металлу KMT 3015 LX-3000W с труборезом.

Модель LX - модель линейки KMT c рабочей зоной 3000 х 1500 мм, весом 5 т., скоростью перемещений портальной системы 120 м/мин. Модель предназначена для работы в 1 - 2 смены и позиционируется как станок со стандартными унифицированными компонентами (резонатор, режущая лазерная голова, стойка ЧПУ и т. д.)

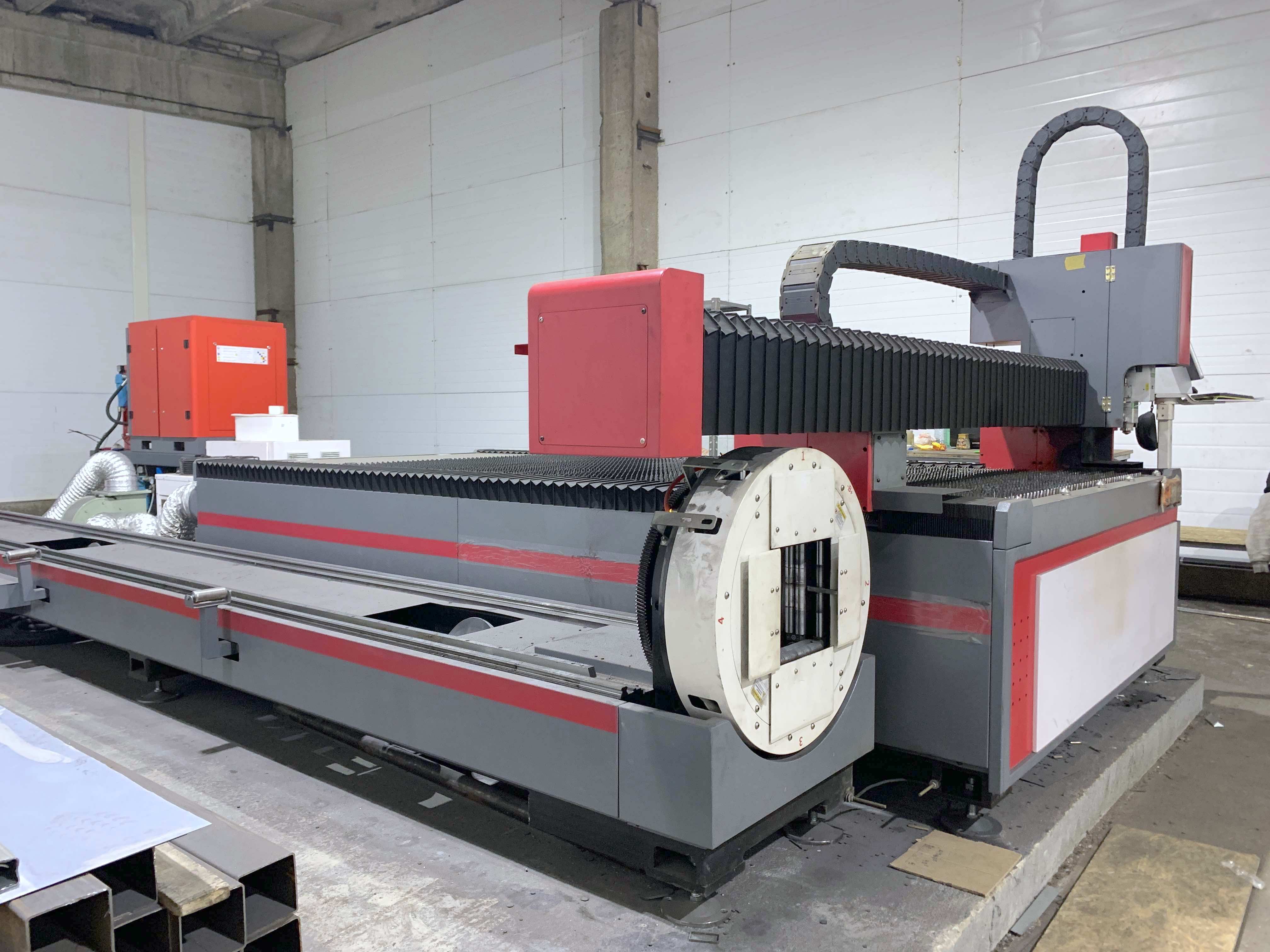

Установка имеет дополнительный модуль обработки круглых и профильных труб длиной до 6 м.

Мощная жесткая конструкция станины трубного модуля позволяет обрабатывать трубы без провисаний и прогибов.

Завод: Shandong LongHua Intelligent Equipment Co.,Ltd (КМТ)

Год выпуска: 2025

Состояние: почти новый, полностью комплектный, наработка до 100 часов, станок на ГАРАНТИИ в КАМИ до сентября.

Местонахождение: на производстве в Московской области, Одинцовский г.о.

Форма оплаты: любая, в т.ч. с НДС.

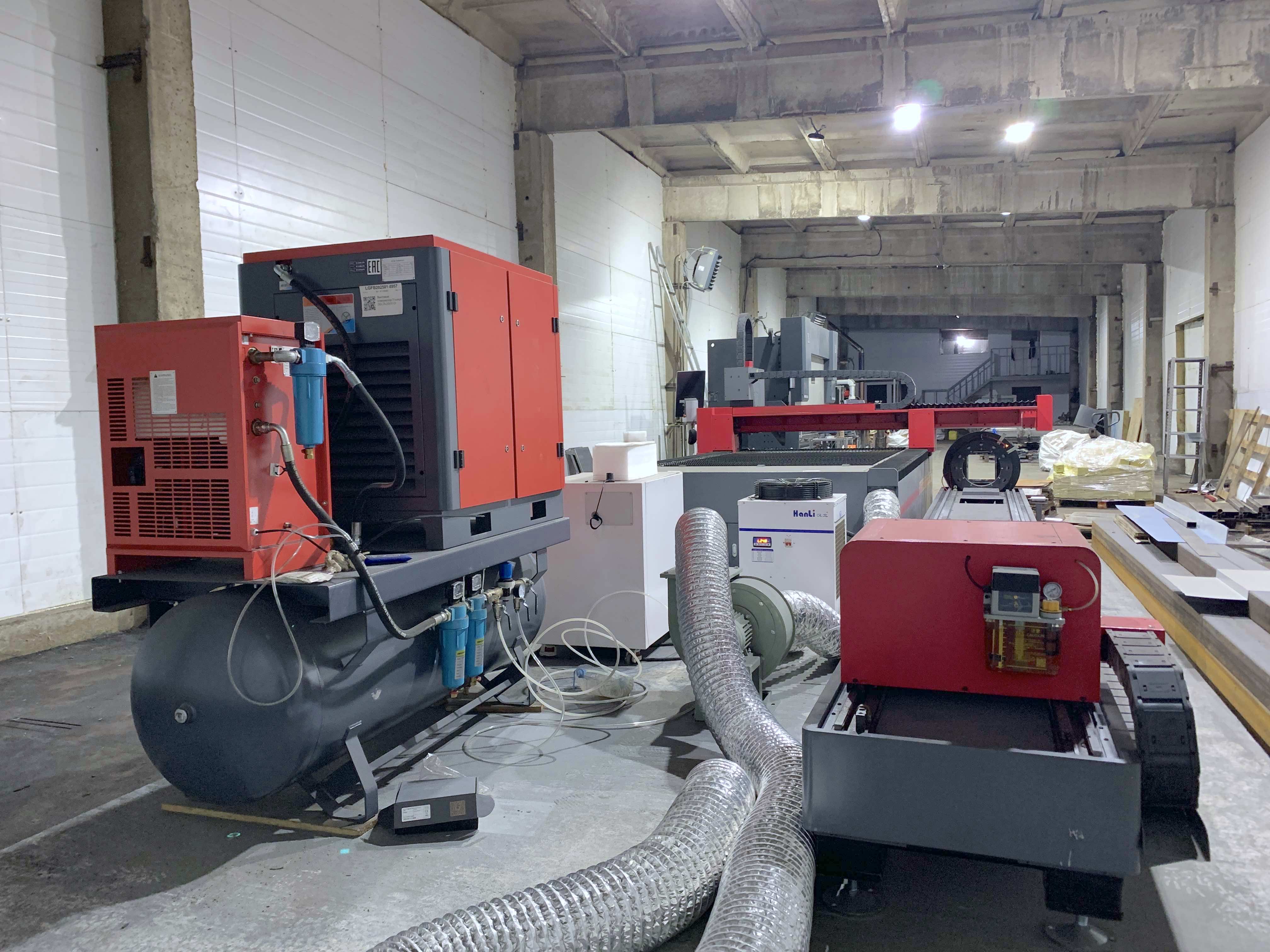

За дополнительную плату (500т.р.) почти новый винтовой компрессор TRIUMPH DELTA 20/15 CI с наработкой 138 часов.

Технические характеристики KMT LX-3000W:

Толщина металла, мм до 20

Система ЧПУ Cypcut FSCUT 3000S + TubePro на русском

Рабочая зона (Х x Y), мм 3000 x 1500

Перемещение по осям X / Y / Z, мм 3030 x 1550 x 100

Мощность излучения резонатора, Вт 3000

Макс. скорость портала, м/мин 120

Точность позиционирования, мкм/м ± 0,02

Точность репозиционирования, мм/м 0,03

Ускорение осей X / Y, G 1

Ширина реза, мм 0,1 - 0,5

Шероховатость в зоне реза, мкм Ra 3,2 - 25,4

Режущая способность, мм 0,1 - 20

Мин. задаваемое перемещение, мм 0,001

Передача по осям X / Y Шестерня-рейка YYC (Тайвань)

Поддерживаемое программное обеспечение CAD, CorelDRAW plt., AI., dxf. и т. д.

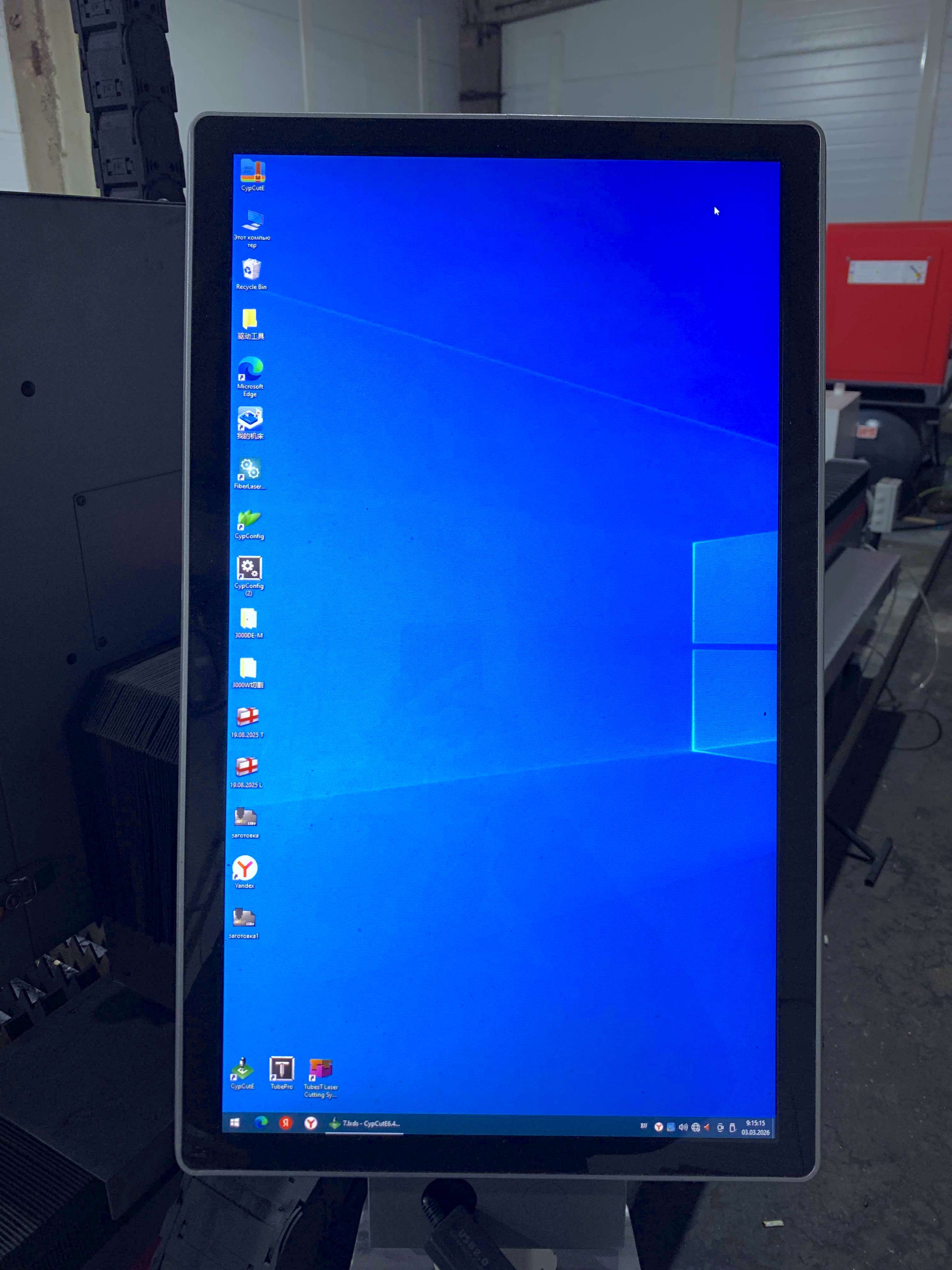

Экран 23″ ЖК

Централизованная система смазки

Напряжение, В 380

Частота, Гц 50 / 60

Класс защиты IP54

Вид охлаждения Водяной чиллер

Длина волны лазерного излучения, нм 1070

Передача по оси Z Шарико-винтовая пара

Ускорение оси Z, G 1,5

Зона обработки трубы:

• Длина обрабатываемой трубы: 6 м.
• Диаметр обрабатываемой круглой трубы: 10-220мм
• Диаметр обрабатываемой квадратной трубы: 10-150мм
• Вес обрабатываемой трубы: 200кг
• Точность позиционирования: 0,02 мм/м

Габариты:

Длина, мм 4750

Ширина, мм 2280

Высота, мм 2300

Вес, кг 5000

ОПИСАНИЕ KMT LX-3000W

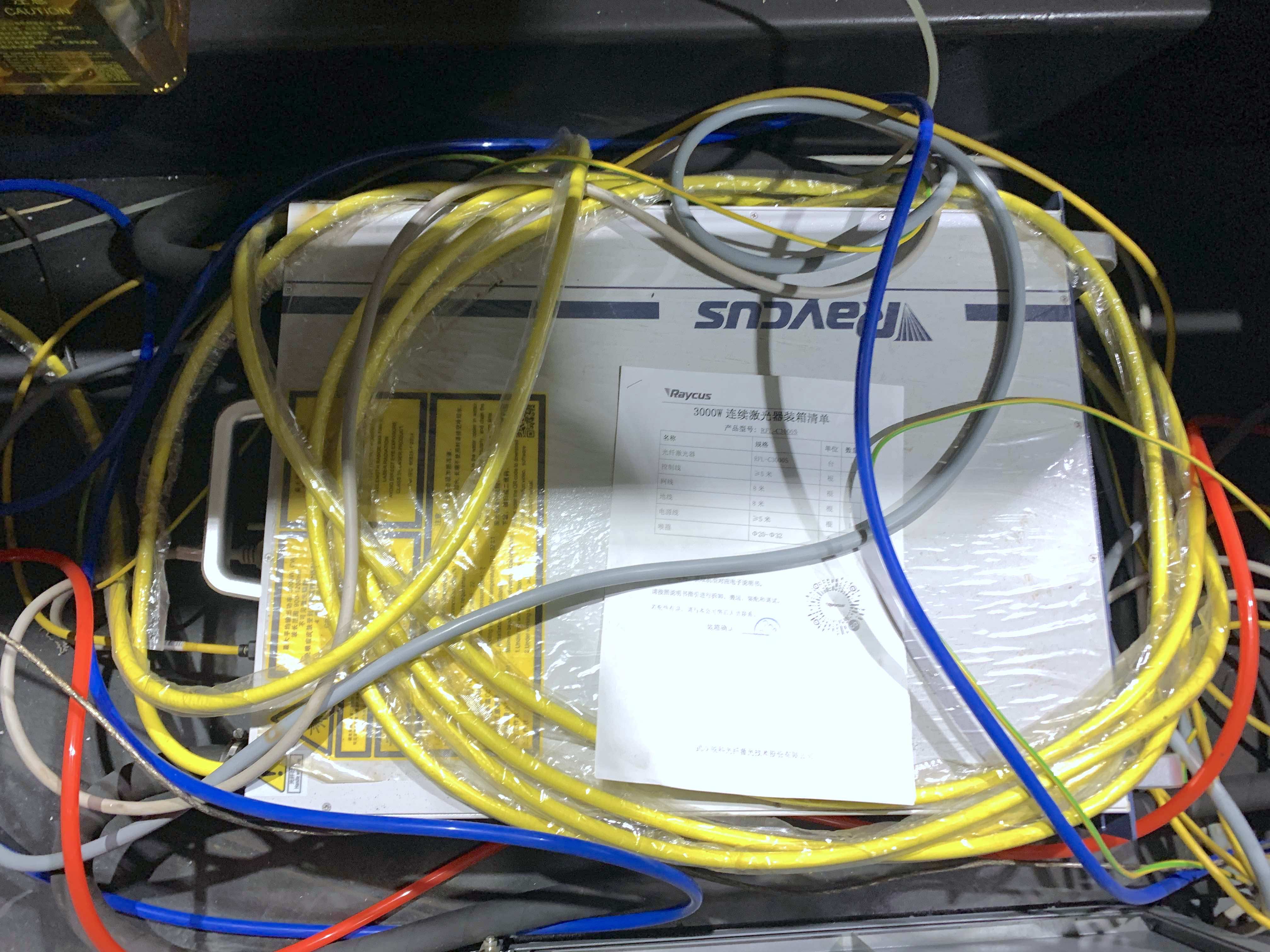

Резонатор (лазерный источник) Raycus (Китай). Источники Raycus отличаются высокой эффективностью накачки, низким энергопотреблением и отличным качеством луча.

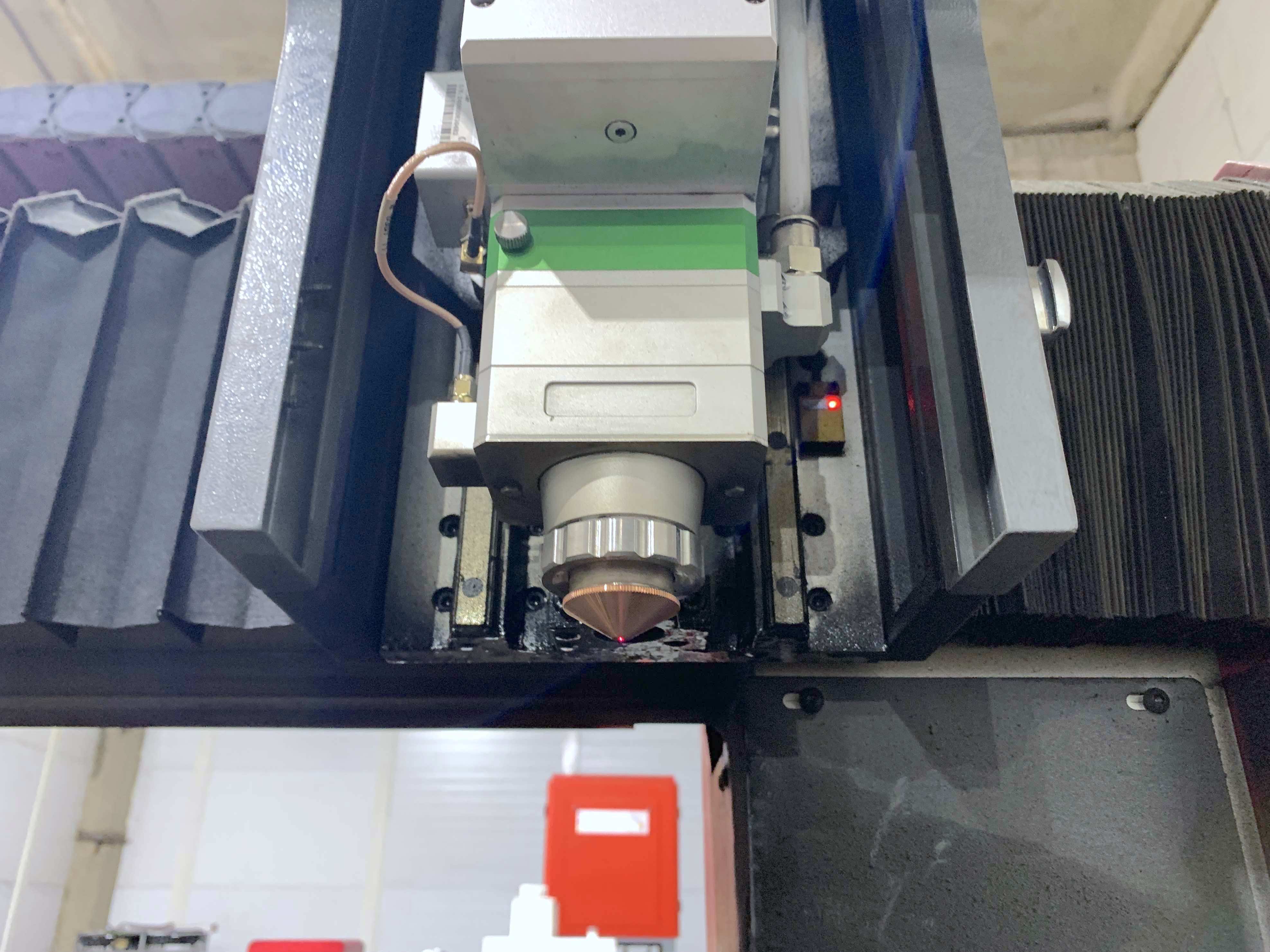

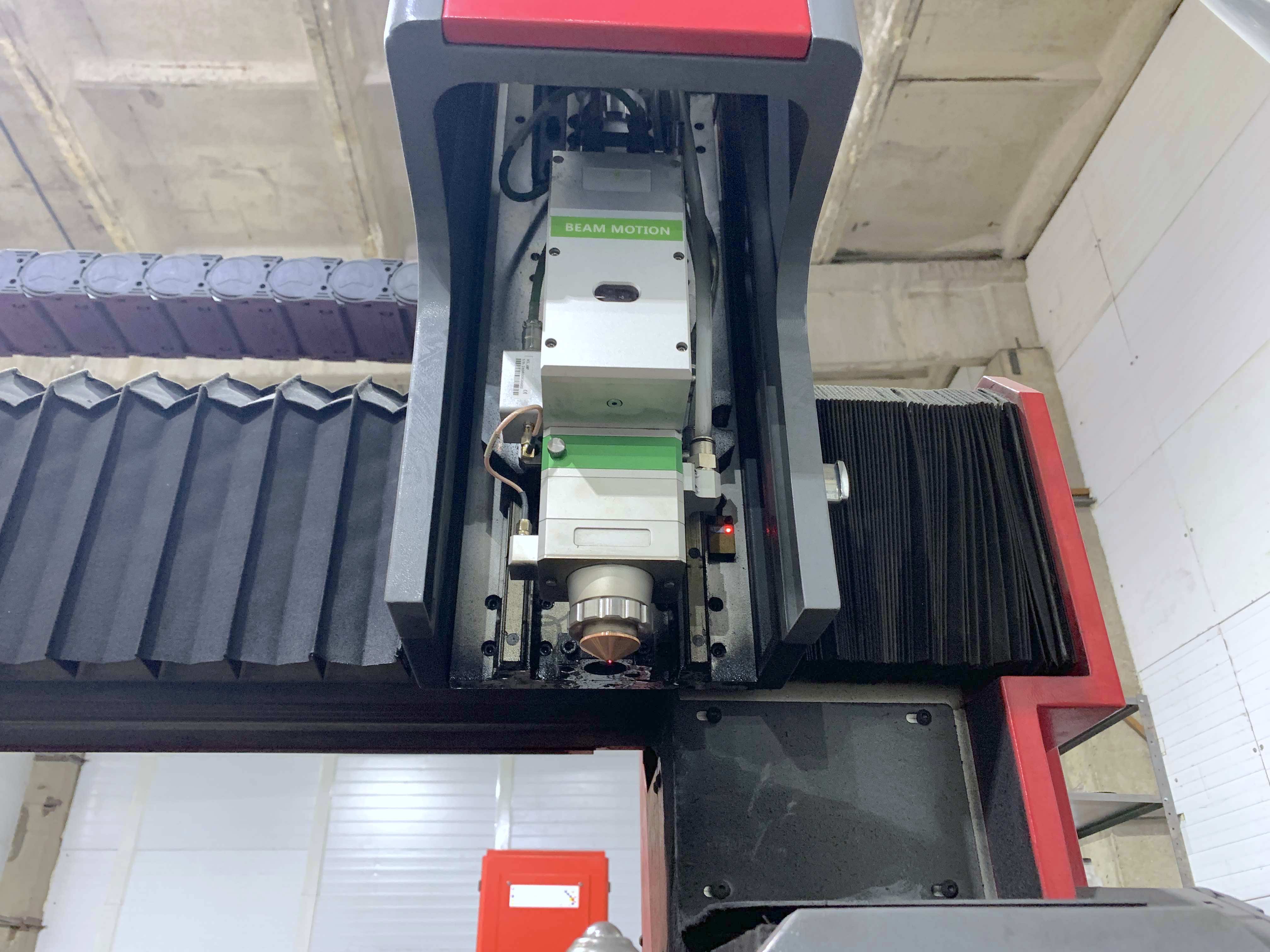

Режущая голова RAYTOOLS (Швейцария)

Лазерные головки с автофокусировкой, выпускаемые в Швейцарии RAYTOOLS AG.

Фокусирующая линза может автоматически менять положение в диапазоне 22 мм.

Пользователь может непрерывно настраивать фокус через программу, чтобы выполнить быстрое прошивание толстых листов или других толщин и материалов.

У головок есть настройки интерфейса, которые позволяют использовать различные волоконные лазеры.

Серводвигатели

• ось X: 2 х 1300 Вт FUJI (Япония)
• ось Y: 1 х 850 Вт FUJI (Япония)
• ось Z: 1 х 400 Вт FUJI (Япония)

Сервоприводы предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики.

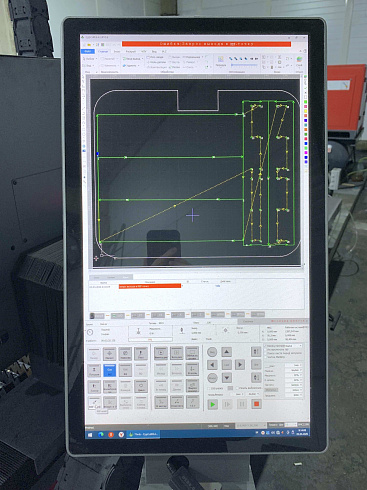

Система ЧПУ (CAD-CAM ПО)

Cypcut FSCUT 3000S (Русифицирован) - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.

TubePro - это профессиональное программное обеспечение (ПО) от CypCut, предназначенное для управления станками лазерной резки труб и профилей. Оно позволяет проектировать резку круглых, квадратных и фасонных труб, автоматизировать раскрой для минимизации отходов и моделировать процесс резки перед запуском, обеспечивая точную обработку, включая работу с 3D-моделями

Привод X,Y - рейка-шестерня YYC (Тайвань). Высокая точность, долговечность, закаленная и шлифованная сталь. Привод Z - прецизионная ШВП TBI (Тайвань)

Шарико-винтовые передачи (ШВП) TBI используются в станках ЧПУ и в устройствах автоматизации. Продукция компании TBI широко применяется в различных промышленных установках европейского производства и на отечественных предприятиях.

Станина

Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лел. Данный вид конструкции, обеспечивает максимальную надежность и гарантирует высокую прочность и отсутствие вибраций и напряжений на скручивание на протяжении всего срока эксплуатации.

Портал из авиационного алюминия

Характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

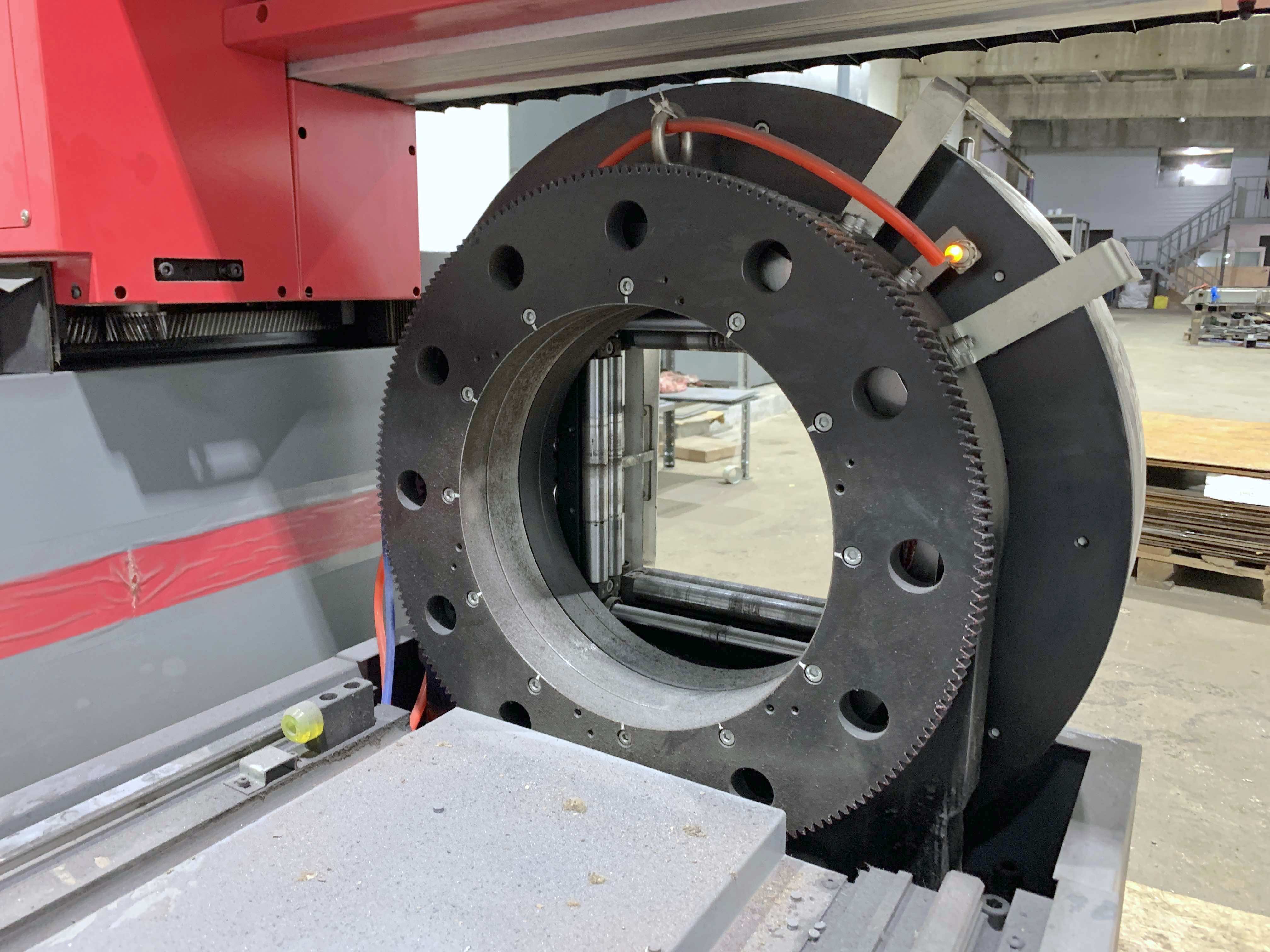

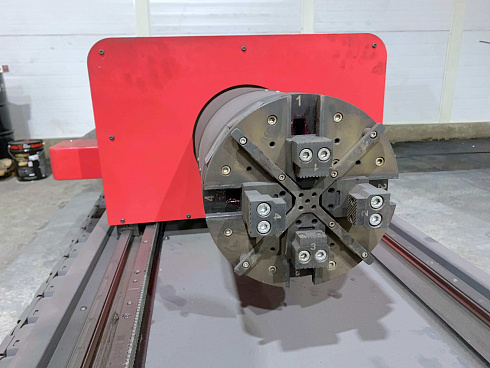

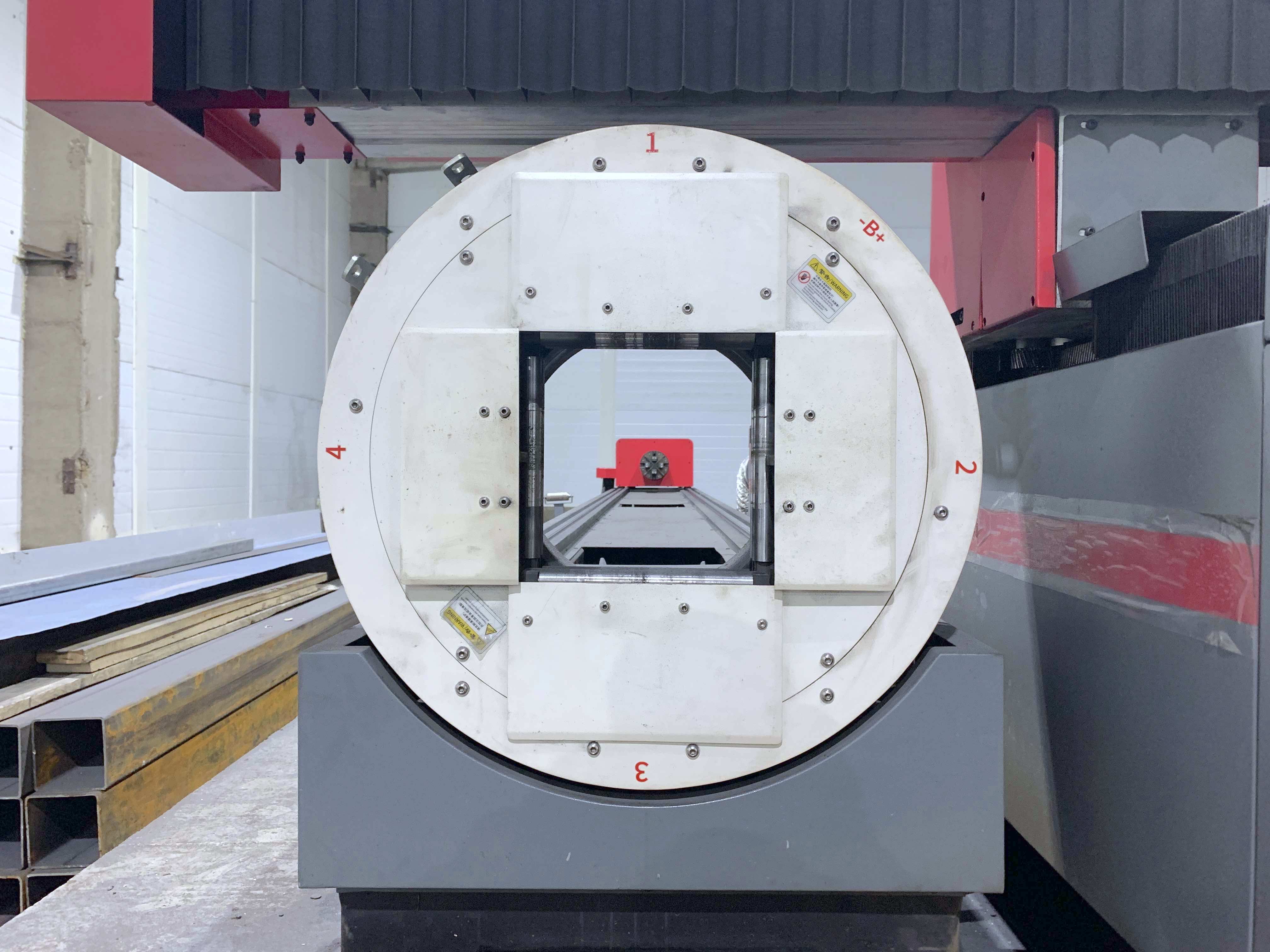

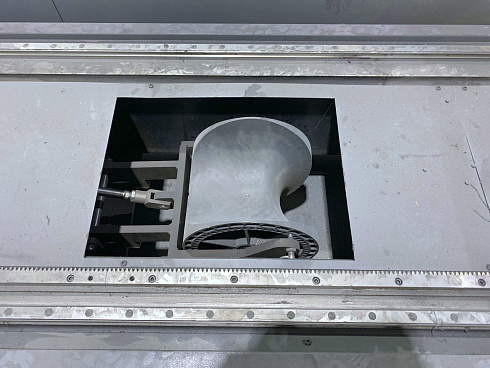

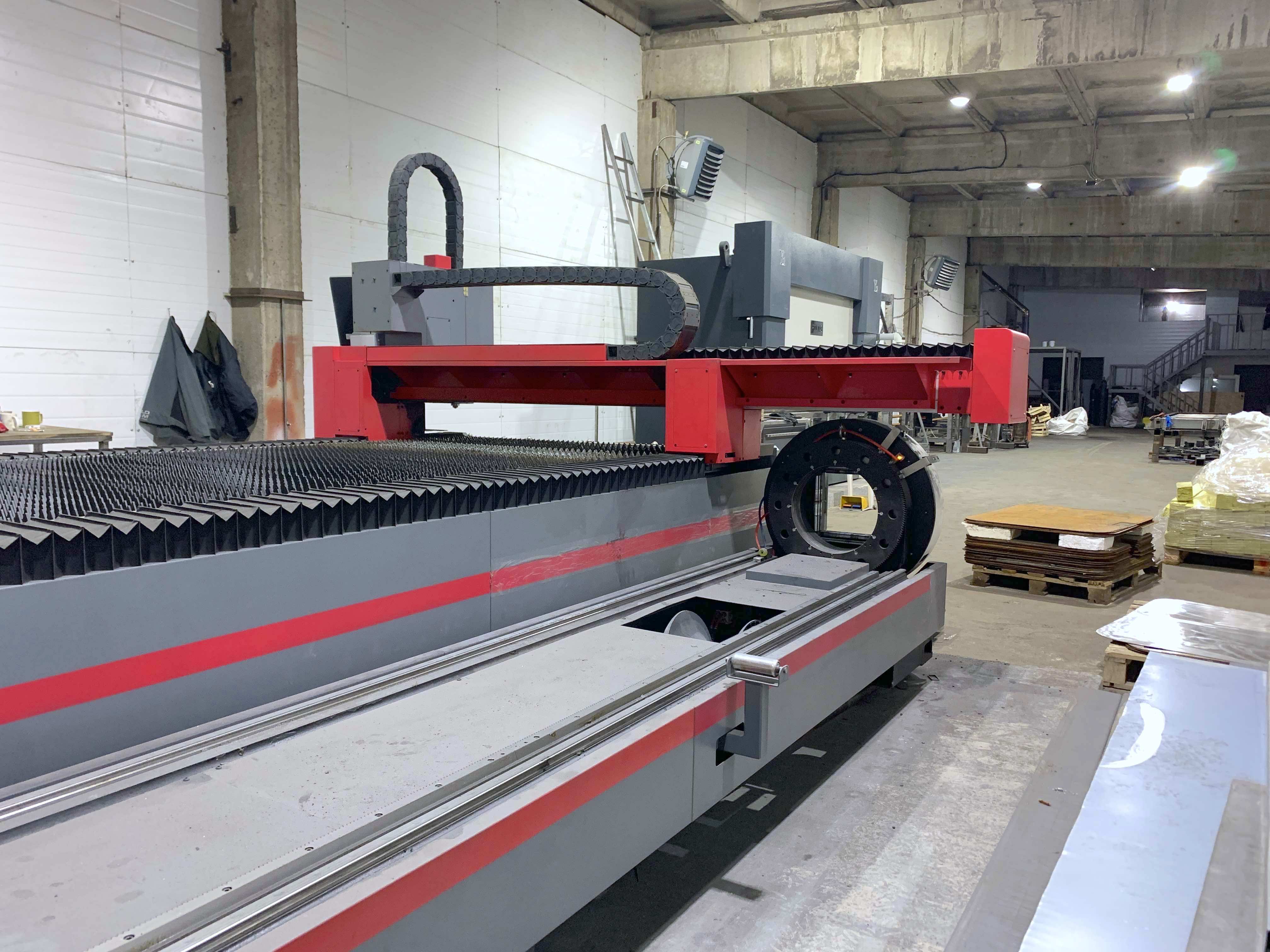

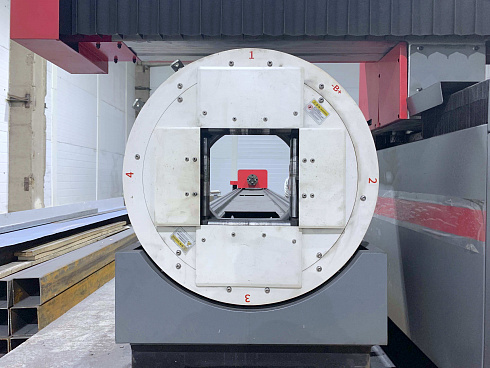

Модуль для обработки труб

• Мощная жесткая конструкция станины трубного модуля (2500 кг) позволяет обрабатывать трубы без провисаний и прогибов
• Обработка труб диаметром 10 – 220 мм и длиной до 6000 мм
• Благодаря жесткости и большому весу (металлоемкости) модуля, точность и скорость обработки труб такие же как и у листа

Редуктор SHIMPO (Япония)

Планетарные редукторы SHIMPO с соосной конструкцией будут отличным выбором, когда требуется высокая точность и надежность.

Высокоточные линейные направляющие HIWIN (Тайвань)

Линейные направляющие HIWIN предназначены для линейного перемещения узлов и деталей станков и различных автоматизированных промышленных комплексов.

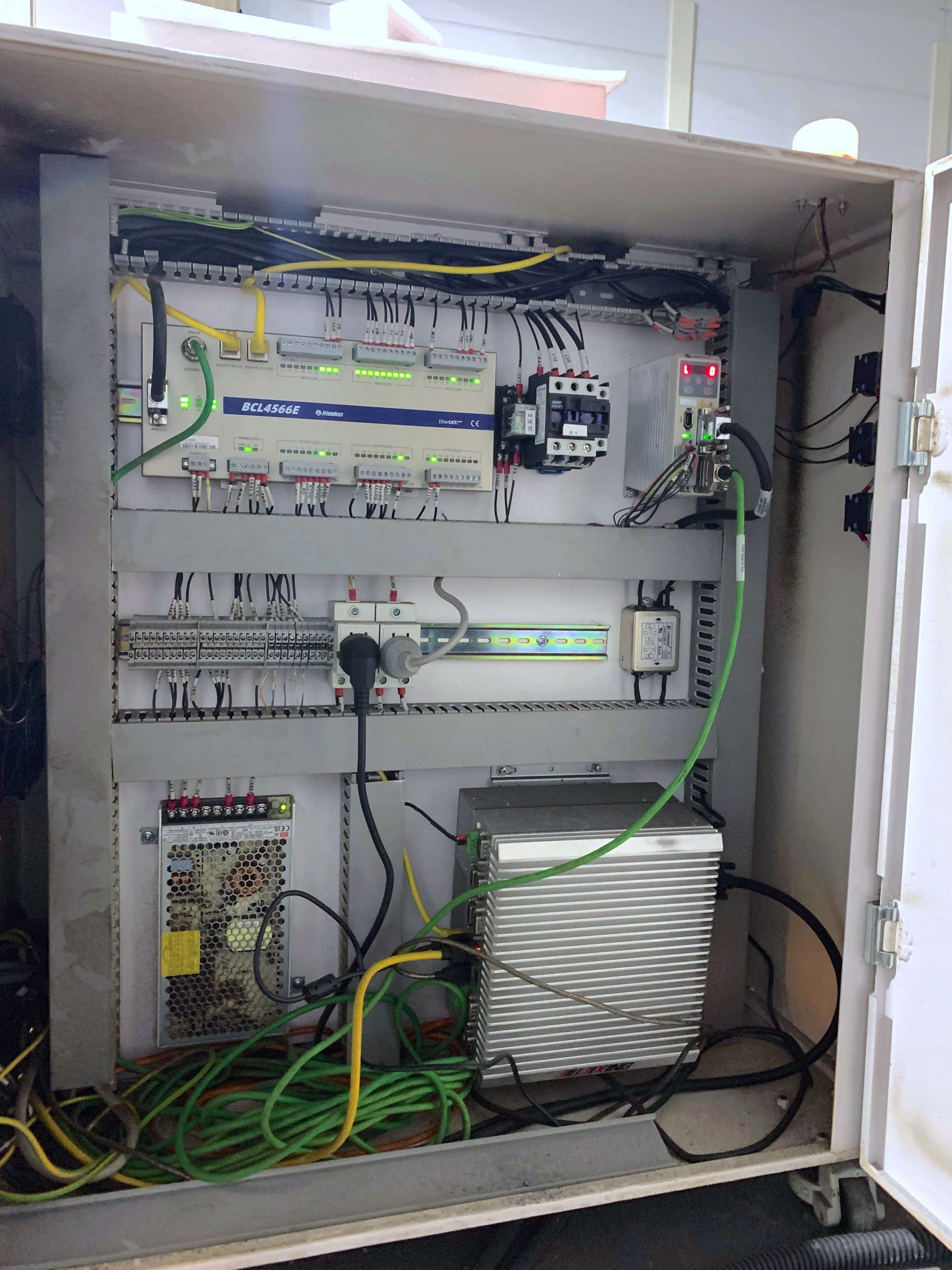

Электрические элементы SHNEIDER (Франция)

Schneider Electric (Франция) - известный бренд, который отличается разнообразием электротехнической продукции. Это сочетание эргономики и практичности, привлекательности и эффектности. Изделия бренда характеризуются прочностью, надежностью, износоустойчивостью.

Пневматические элементы SMC (Япония)

Компания SMC более 60 лет находится на передовых рубежах в области пневмотехнологий. SMC произвело обновление серии компактных цилиндров CQ2, в результате которого появился новый корпус, позволяющий монтаж датчиков положения на любой из 4-х поверхностей, в зависимости от условий монтажа.

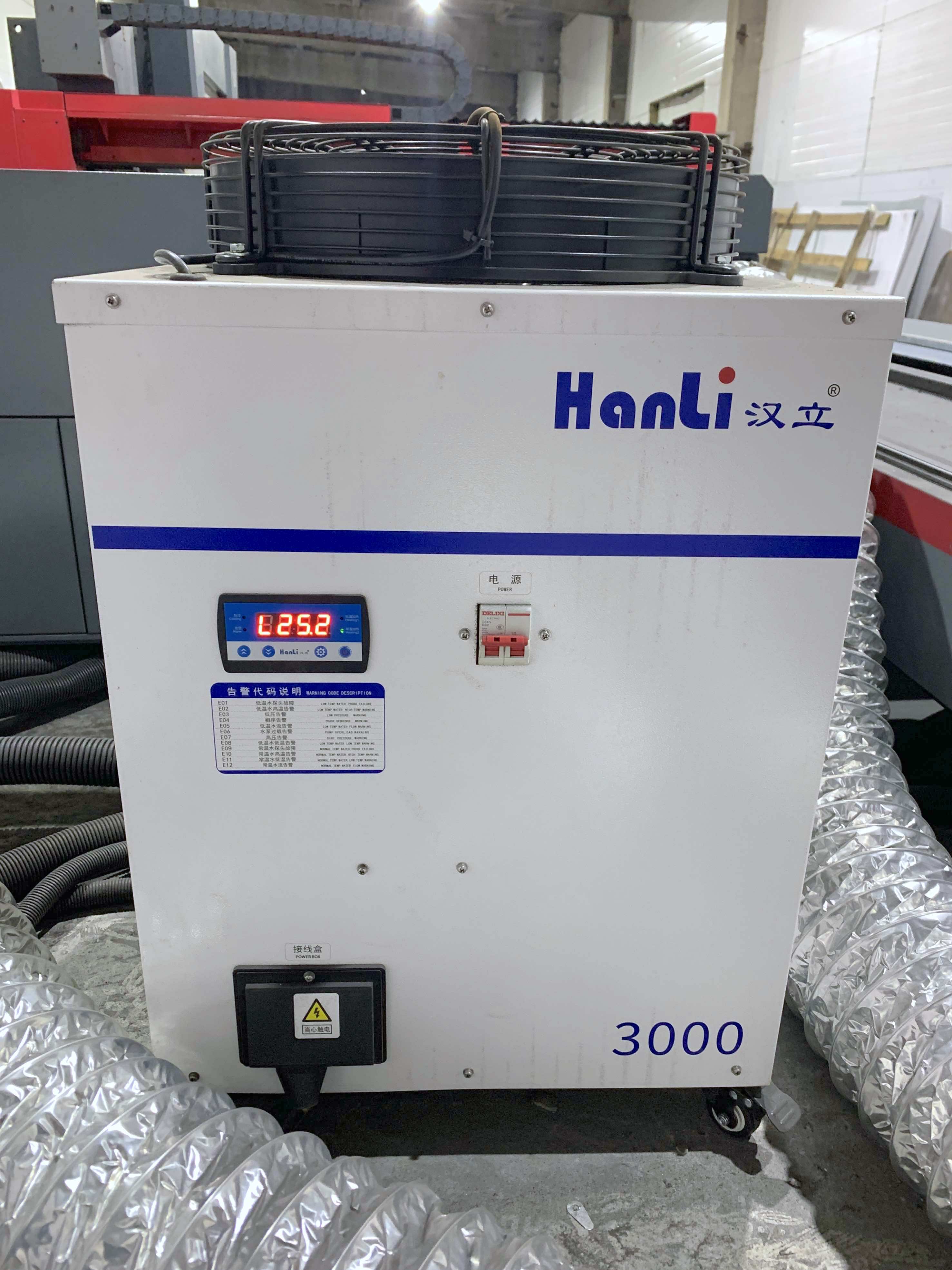

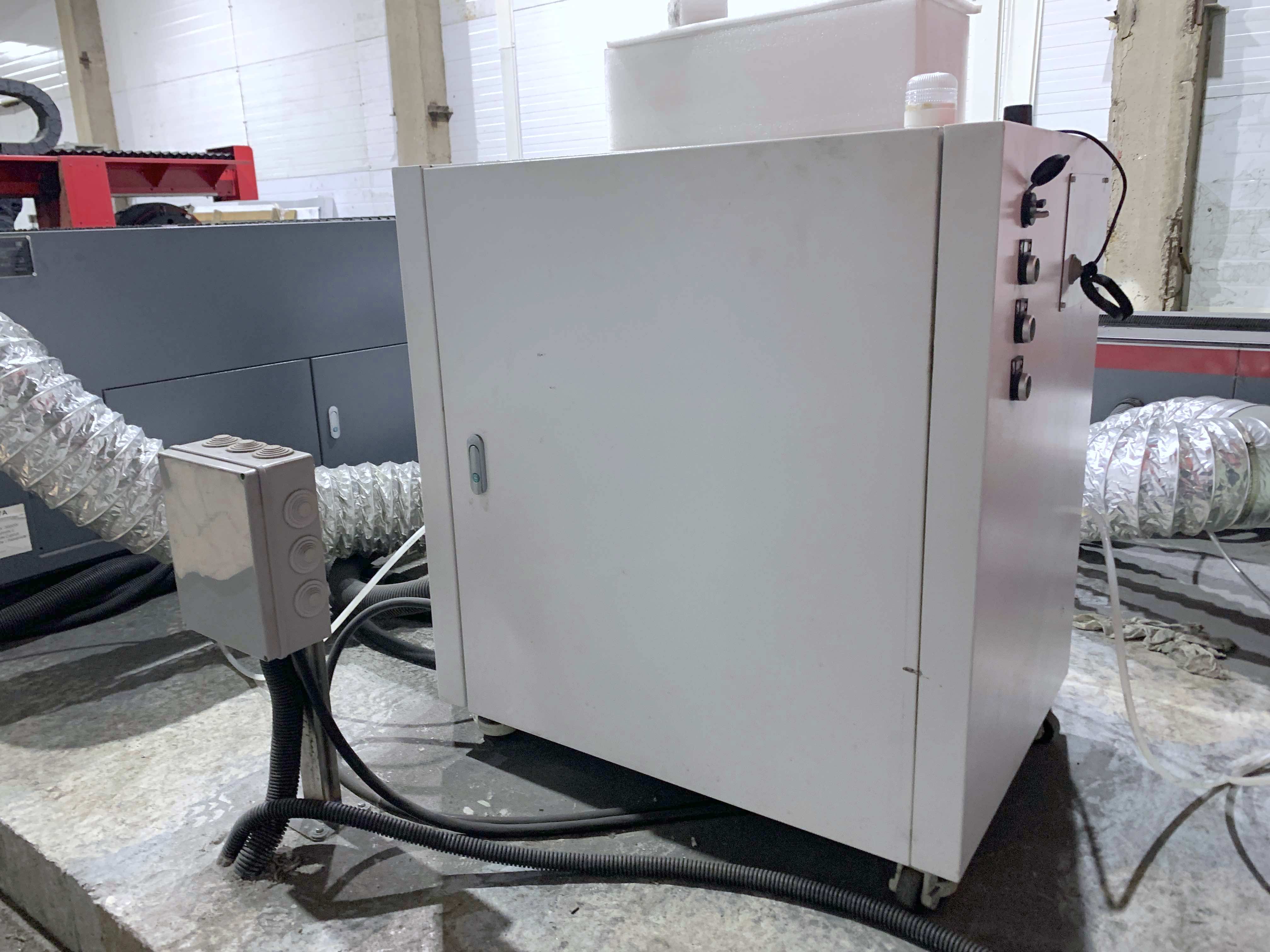

Чиллер охлаждения

Промышленные водяные чиллеры от компании Hanli служат для охлаждения оптоволоконных излучателей лазерных станков. Обеспечивает принудительное охлаждение жидкости, циркулирующей в лазерной трубке, поглощая избыточное тепло, которое выделяется при генерации излучения. Чиллер дает возможность более точно контролировать температуру охлаждающей жидкости и поддерживать ее значение на заданном уровне.

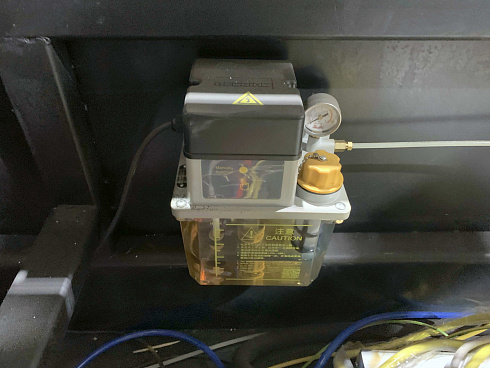

Система автоматической смазки

Время и частоту смазки можно регулировать с помощью центральной системы управления, комплексной многоточечной смазки для направляющих, ползунов, реек и т.д. а также автоматического возврата и сбора отработанной смазочной жидкости.
