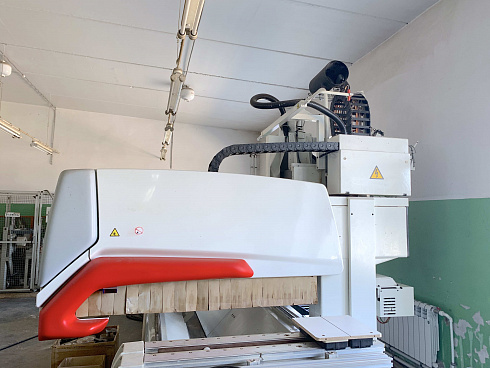

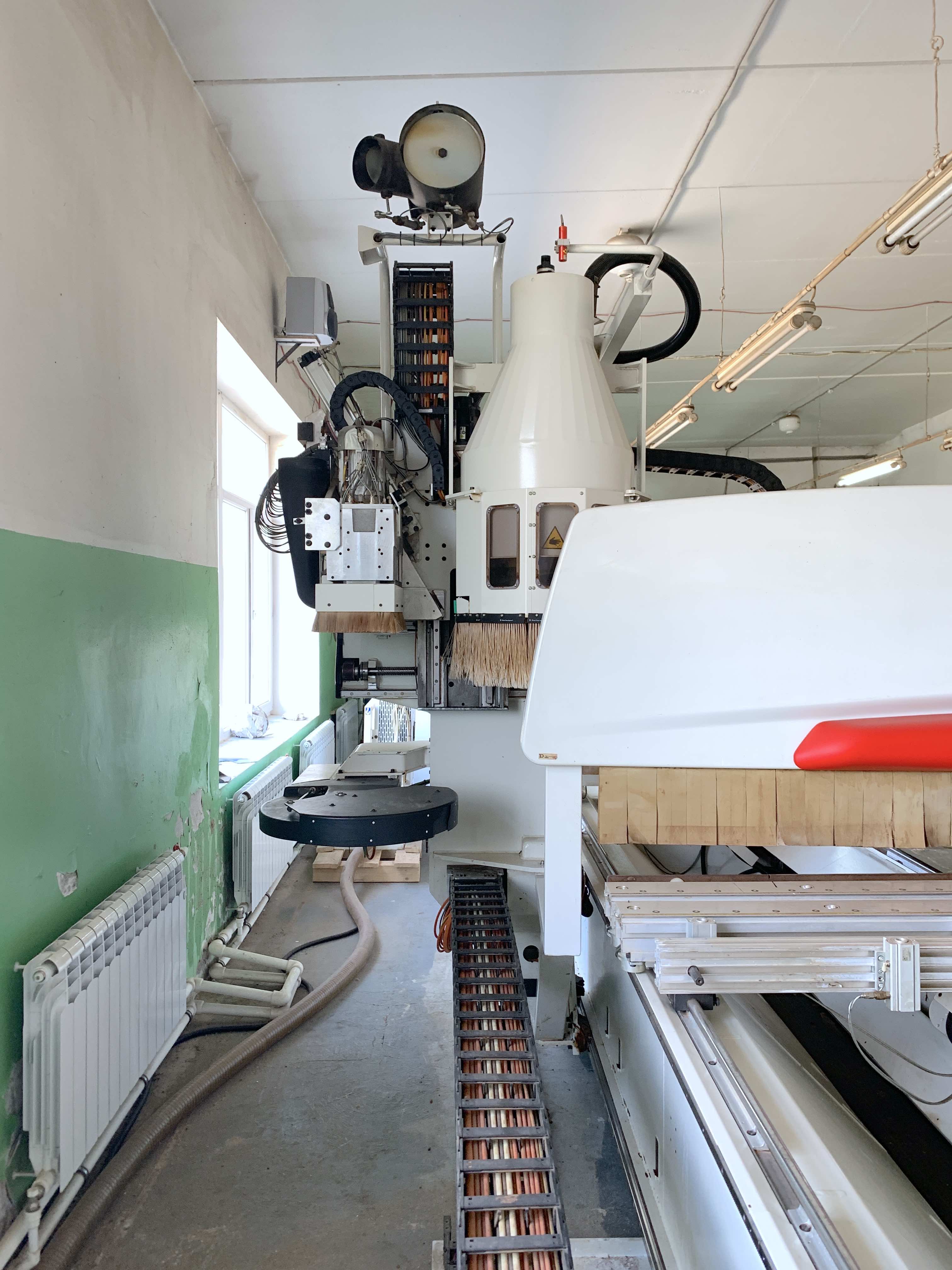

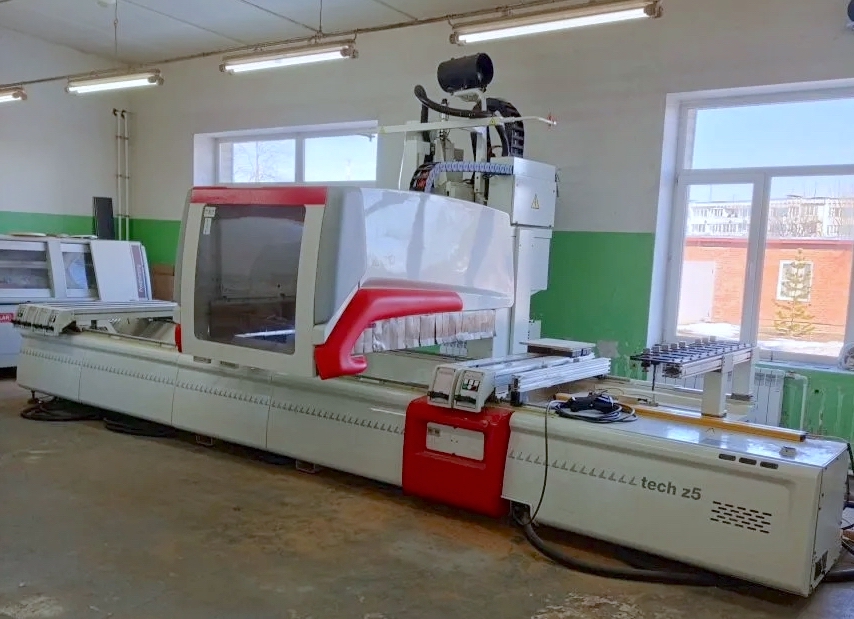

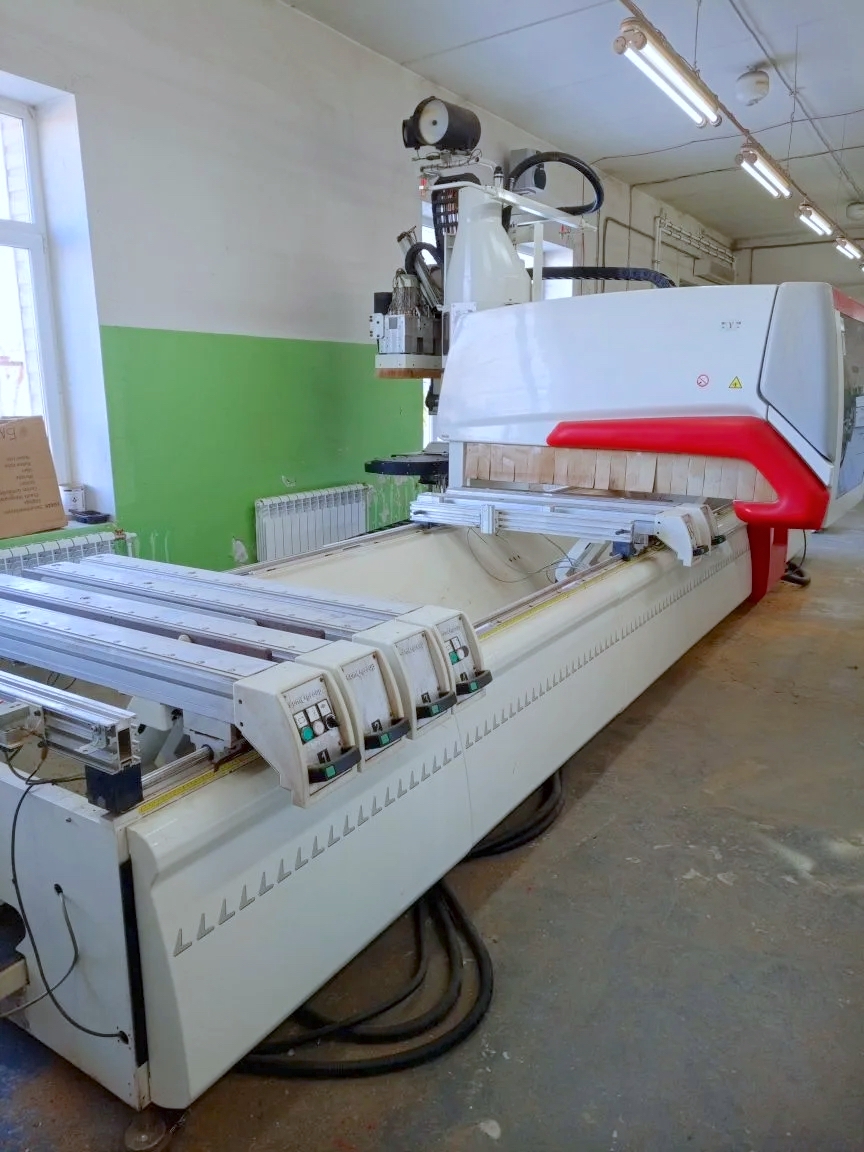

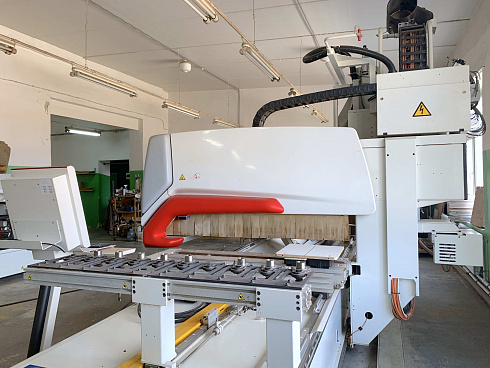

Пятиосевой УНИВЕРСАЛЬНЫЙ деревообрабатывающий центр SCM Tech Z5-52 (СЧМ), в максимальной комплектации, б/у.
Завод: SCM (Италия)
Год выпуска: 2016
Состояние: отличное, подключен.
Местонахождение: Московская область (Сергиев Посад). Показ в работе.
Форма оплаты: любая, без НДС.
Устанавленные опции:
- шпиндель Prisma 5
- пневматические захваты (для фиксации любых заготовок)
- увеличенная присадочная группа на 26 шпинделей
- 2 магазина инструмента
- лазерный указатель подушек

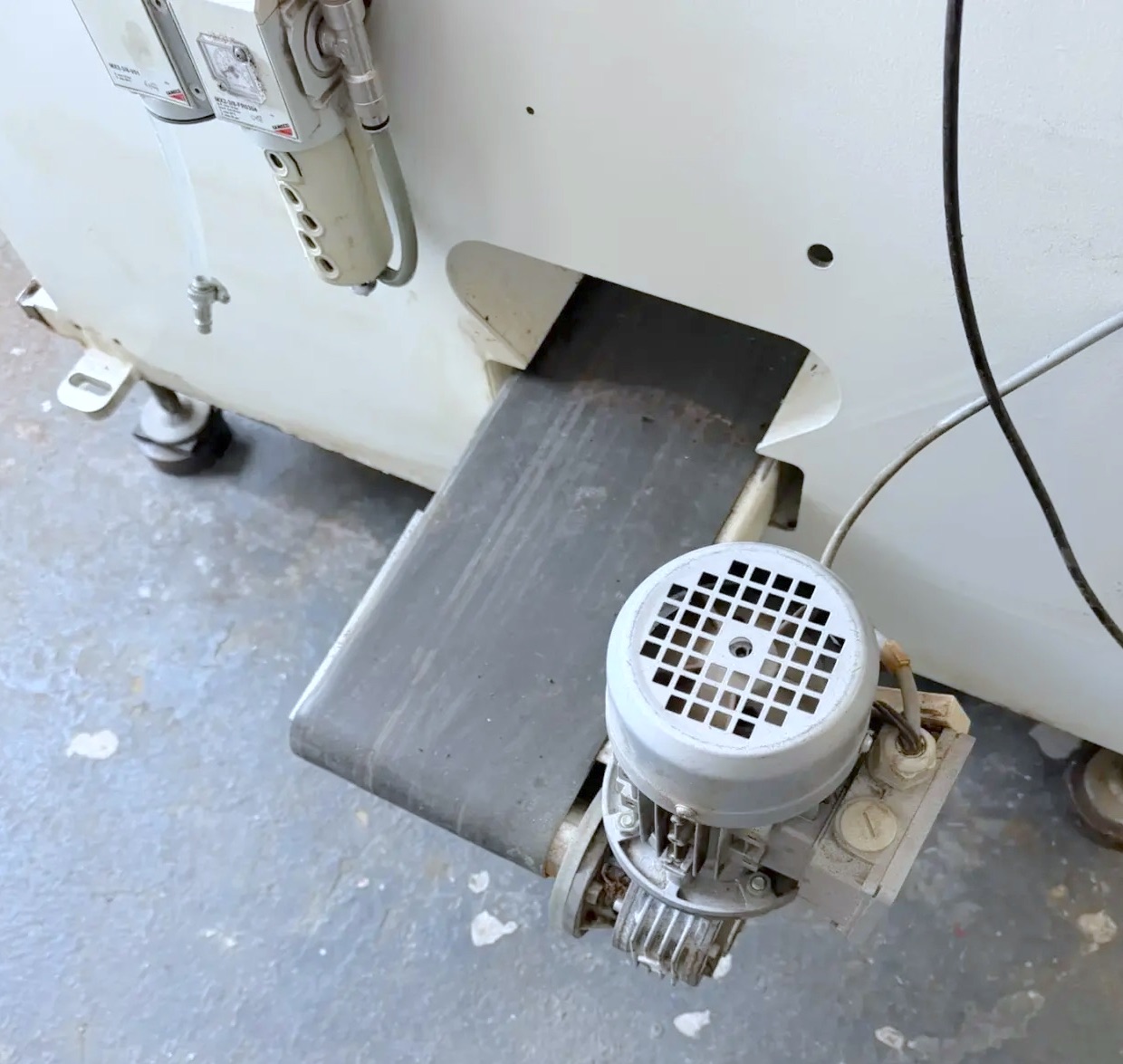

- конвейер для стружки и др.
Технические характеристики SCM Tech Z5-52:
| КООРДИНАТНЫЕ ОСИ | |
| Размеры рабочей области по осям X-Y-Z *, мм | 5200-1550-160 |
| Длина заготовки (в маятниковом режиме), мм | 2460 |
| Ход по осям X-Y-Z, мм | 5500-1892-440 |
| Векторная скорость X-Y, м/мин | 60 |
| РАБОЧИЙ СТОЛ | |
| Кол-во траверс / кол-во вакуумных чашек на траверсе, шт | 8 -2 |
| Высота стандартных вакуумных чашек, мм | 150 |
| Длина траверс, мм | 1300 |
| Вакуумный насос, куб. м/час | 90/108 |
| СВЕРЛИЛЬНАЯ ГОЛОВА | |
| Вертикальные шпиндели, шт, об/мин | 18 (10X-8Y), 6000 |
| Горизонтальные шпиндели, шт, об/мин | 8 (4X-4Y), 6000 |
| Встроенная пазовая пила по X, Ø мм – об/мин | 120 - 7500 |
| Мощность двигателя, кВт (л.с.) | 2,2 (3) |
| ЭЛЕКТРОШПИНДЕЛЬ | |
| Мощность, кВт (л.с.) | 11 (15) |
| Максимальная частота вращения, об/мин | 24000 |
| Инструментальный магазин на каретке X | 16 мест |
| Стационарный инструментальный магазин | 10 мест |
| УСТАНОВОЧНЫЕ ПАРАМЕТРЫ | |
| Установленная мощность, кВ·А | 23÷28,5 |
| Расход сжатого воздуха, нл/мин | 450 |
| Скорость вытяжки воздуха, м/с | 30 |
| Производительность аспирации, м3/ч | 5300 |
| Диаметр вытяжного отверстия, мм | 250 |
| Общая масса станка, кг | 4400 |
* X – расстояние между упорами, Y – по центру фрезы без векторной оси, Z – клиренс (просвет) для заготовки

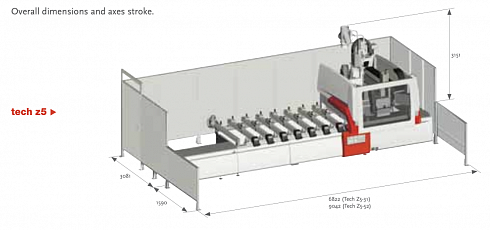

Габаритные установочные размеры SCM Tech Z5 в закладке ФОТО.
КОМПЛЕКТАЦИЯ:

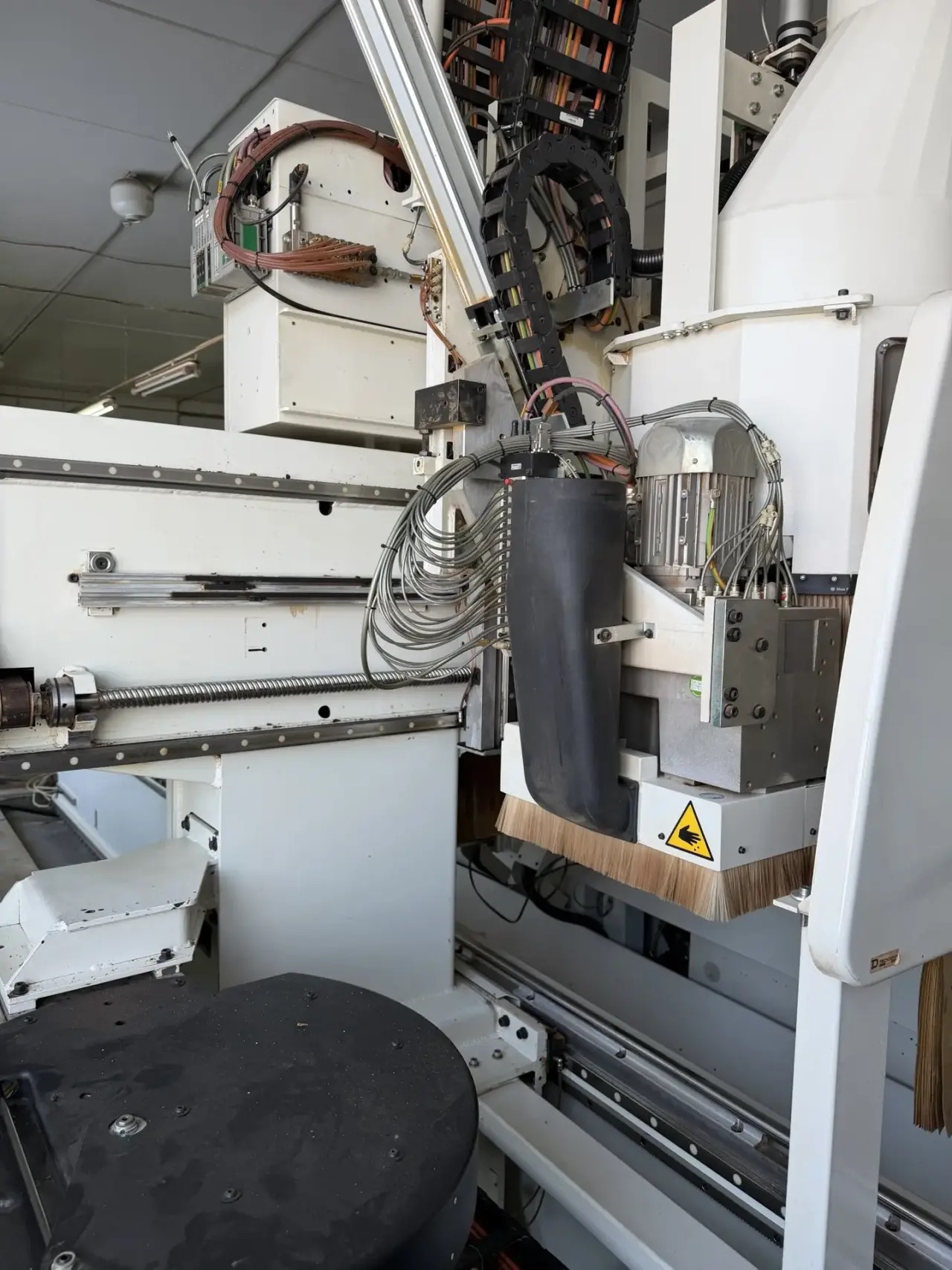

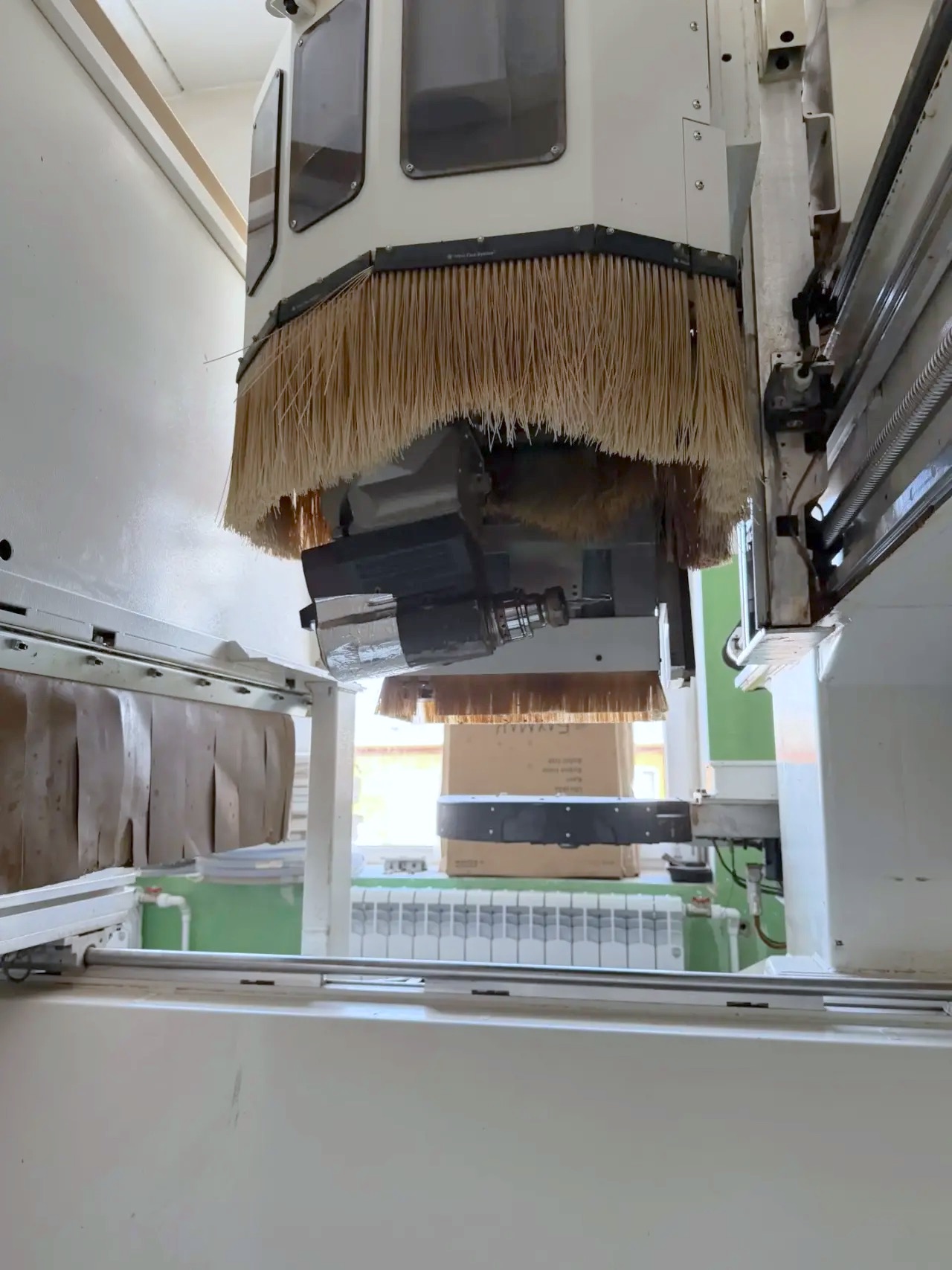

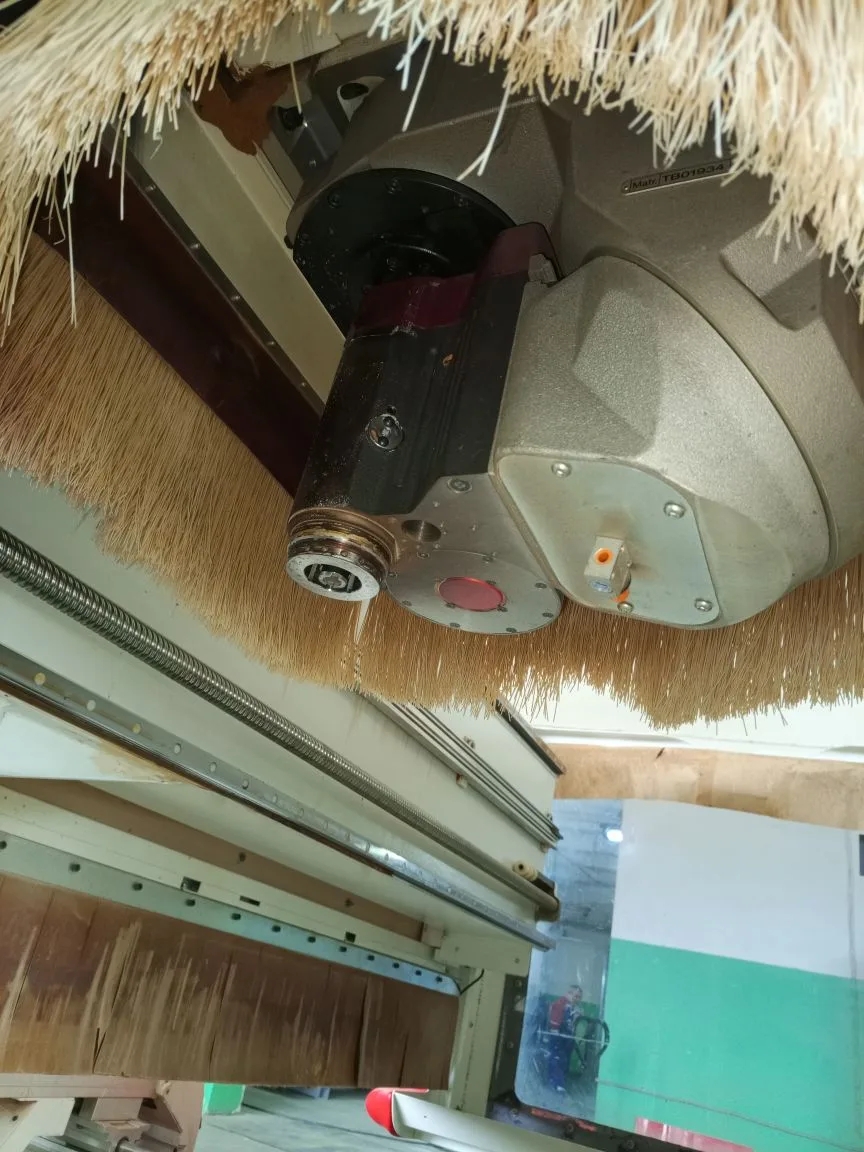

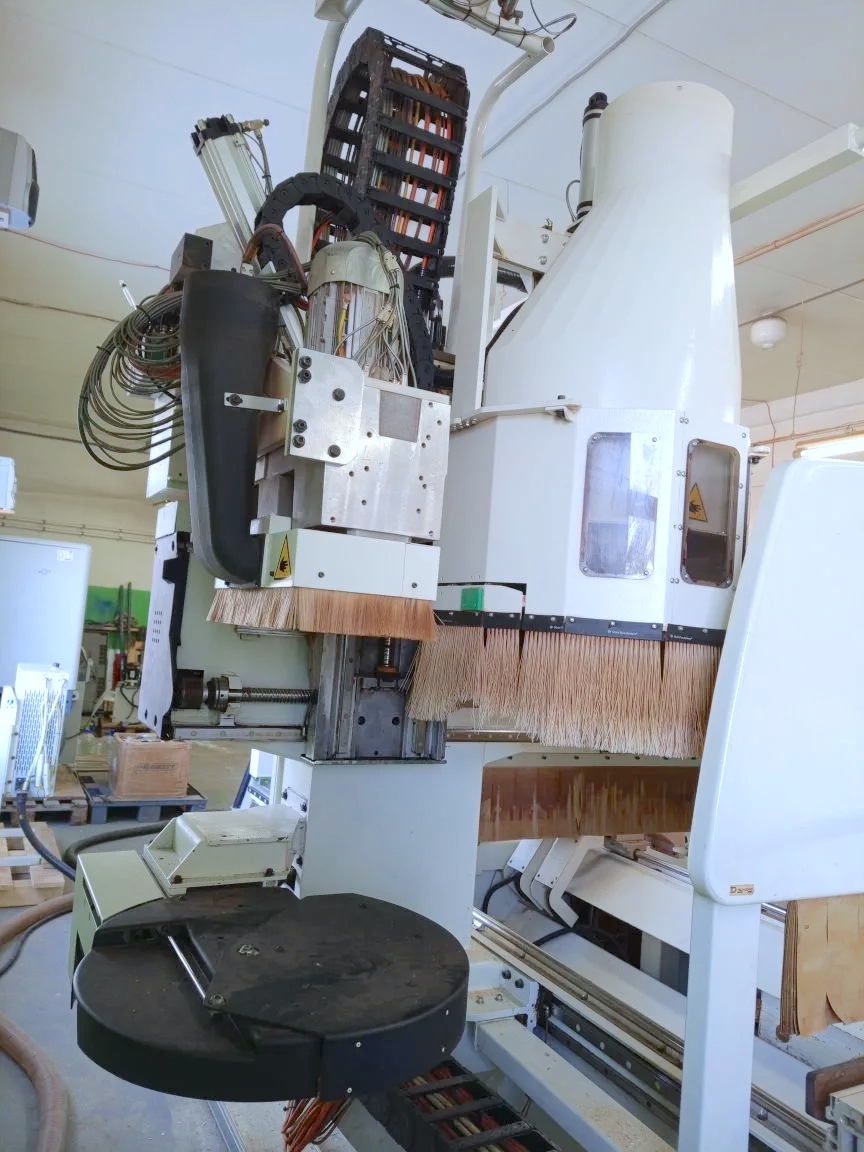

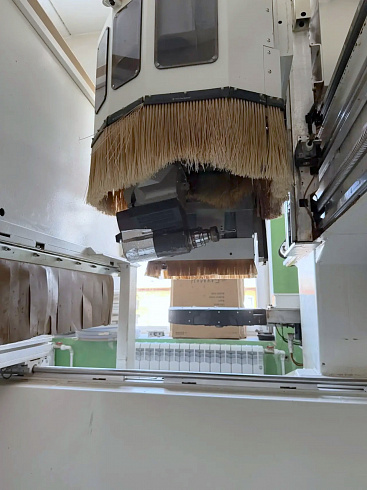

1. “Prisma 5” 5-осевая группа версия “KS” Включает в себя:
- Быстросъемный цанговый патрон HSK F 63
- скорость оборотов шпинделя 1800 ― 24000 об/мин
- мощность (S1/S6) 11/12 кВт (15/16,5 лс) от 15000 об/мин
- Правое/левое вращение
- Инвертер для бесступенчатой регулировки скорости и быстрой остановки шпинделя
- Поворотная ось B: +185° -95°
- Поворотная ось C: ± 360°
- Жидкостное охлаждение
- Вытяжной колпак по периметру обрабатывающей группы с пневматическим подъемом

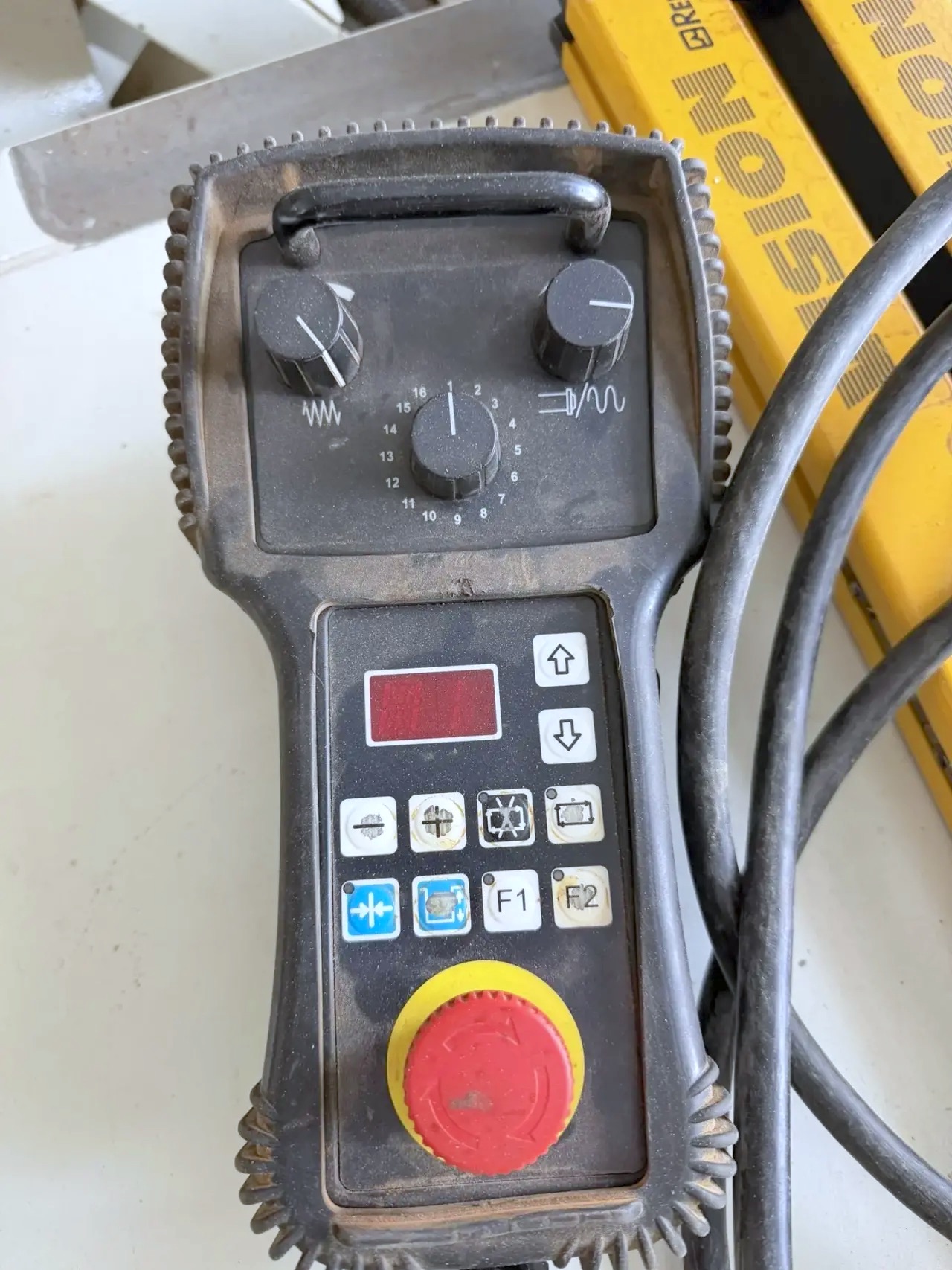

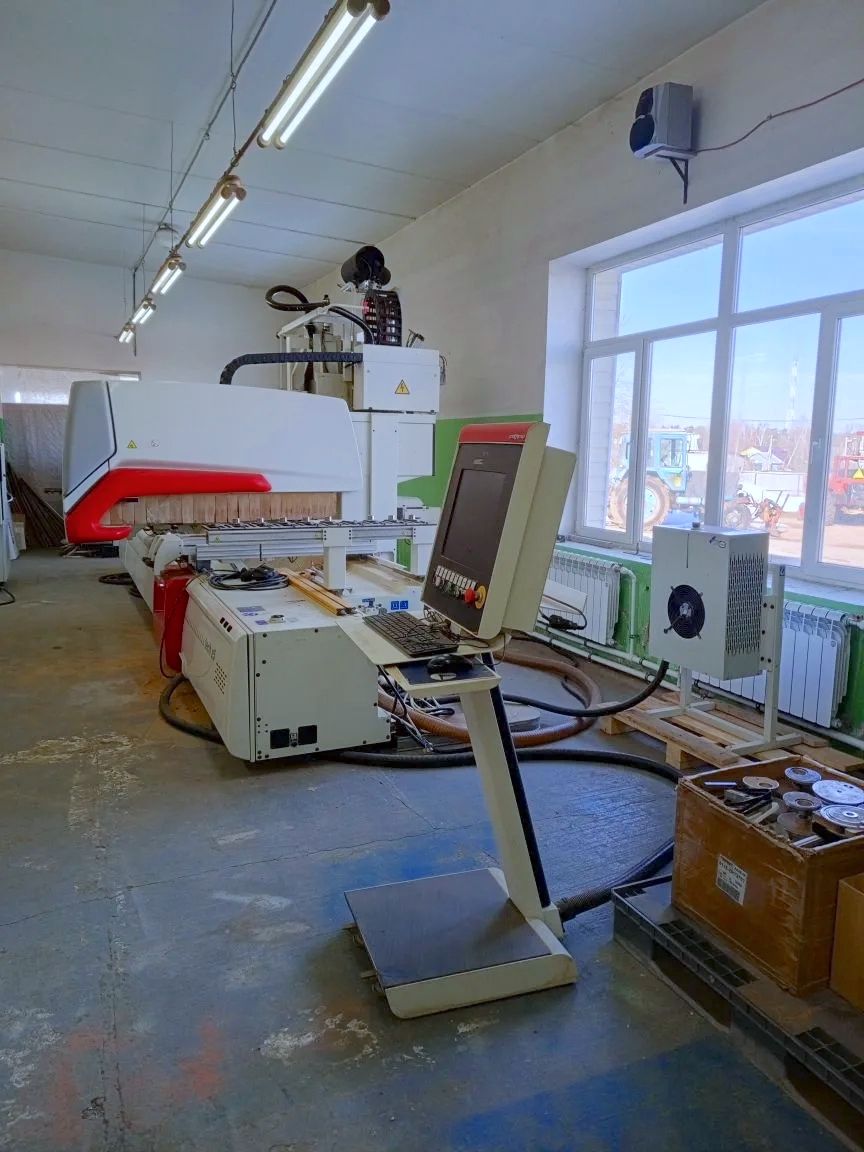

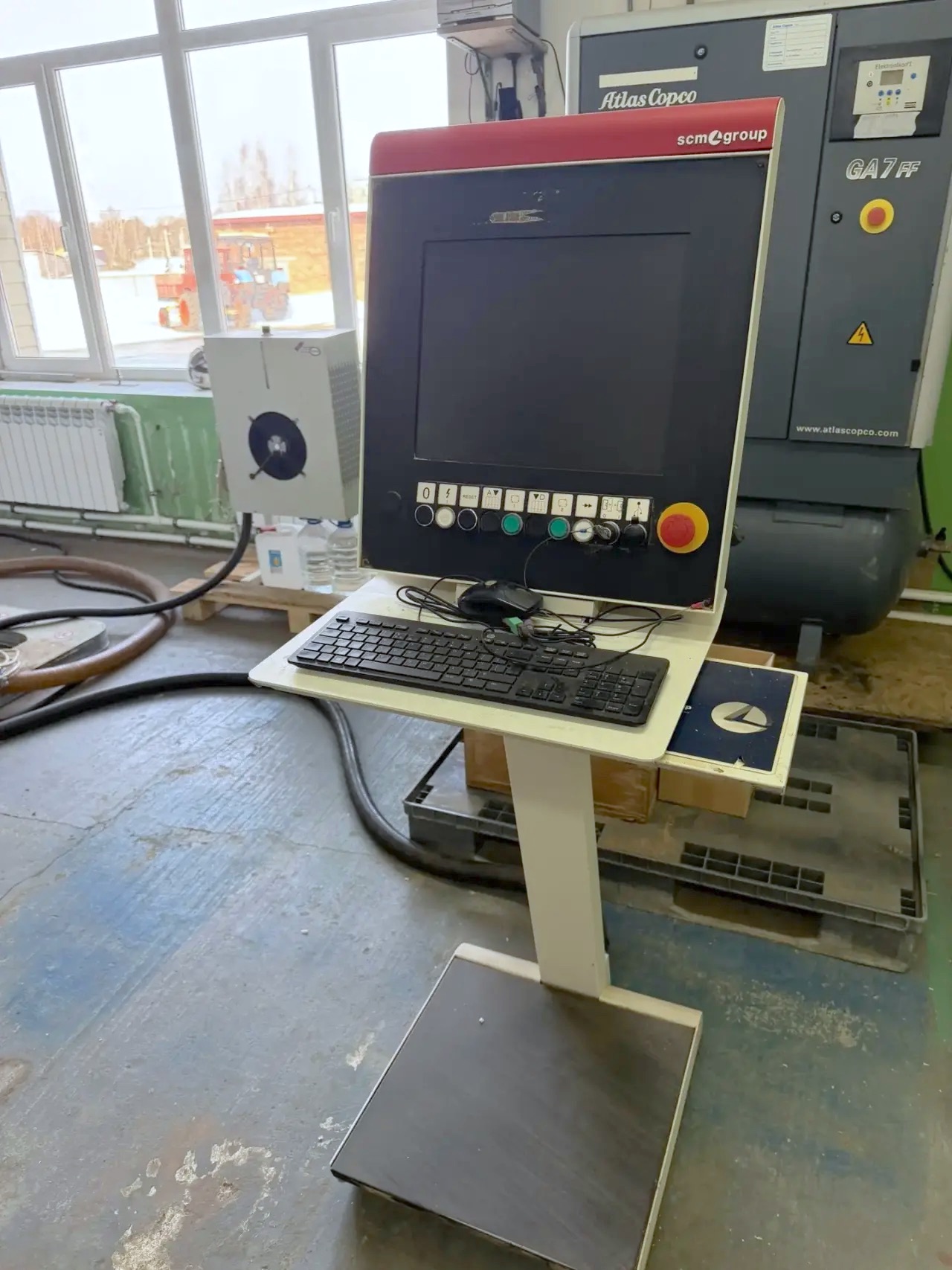

2. Пульт дистанционного управления центром с длиной соединительного кабеля до 6 м. Переносной пульт, передающий команды на блок управления станка и позволяющий управлять станком, находясь в его непосредственной близости.

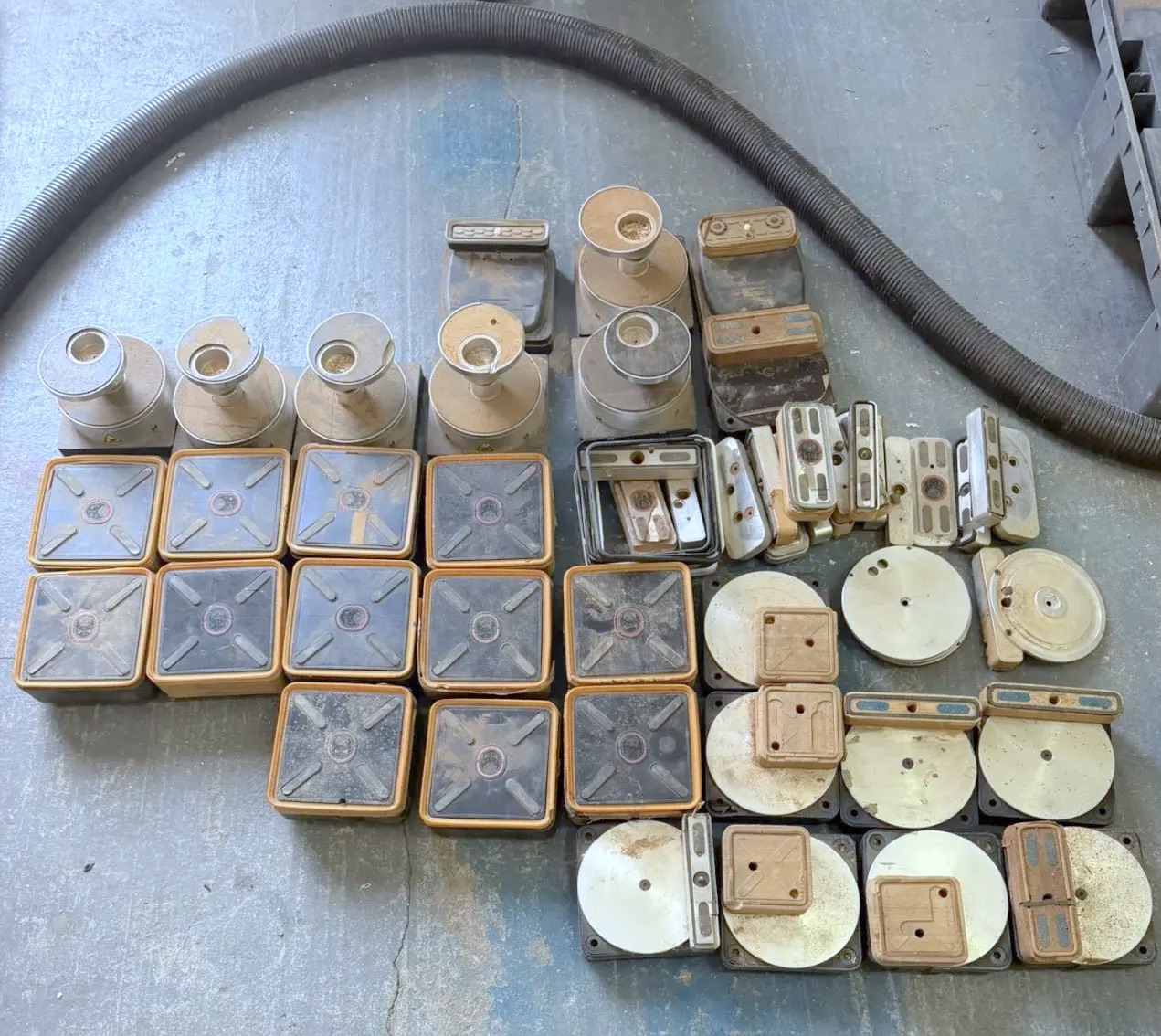

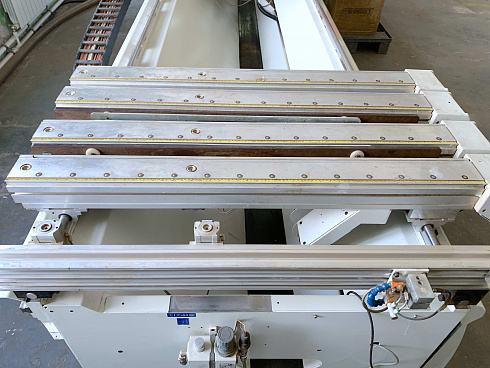

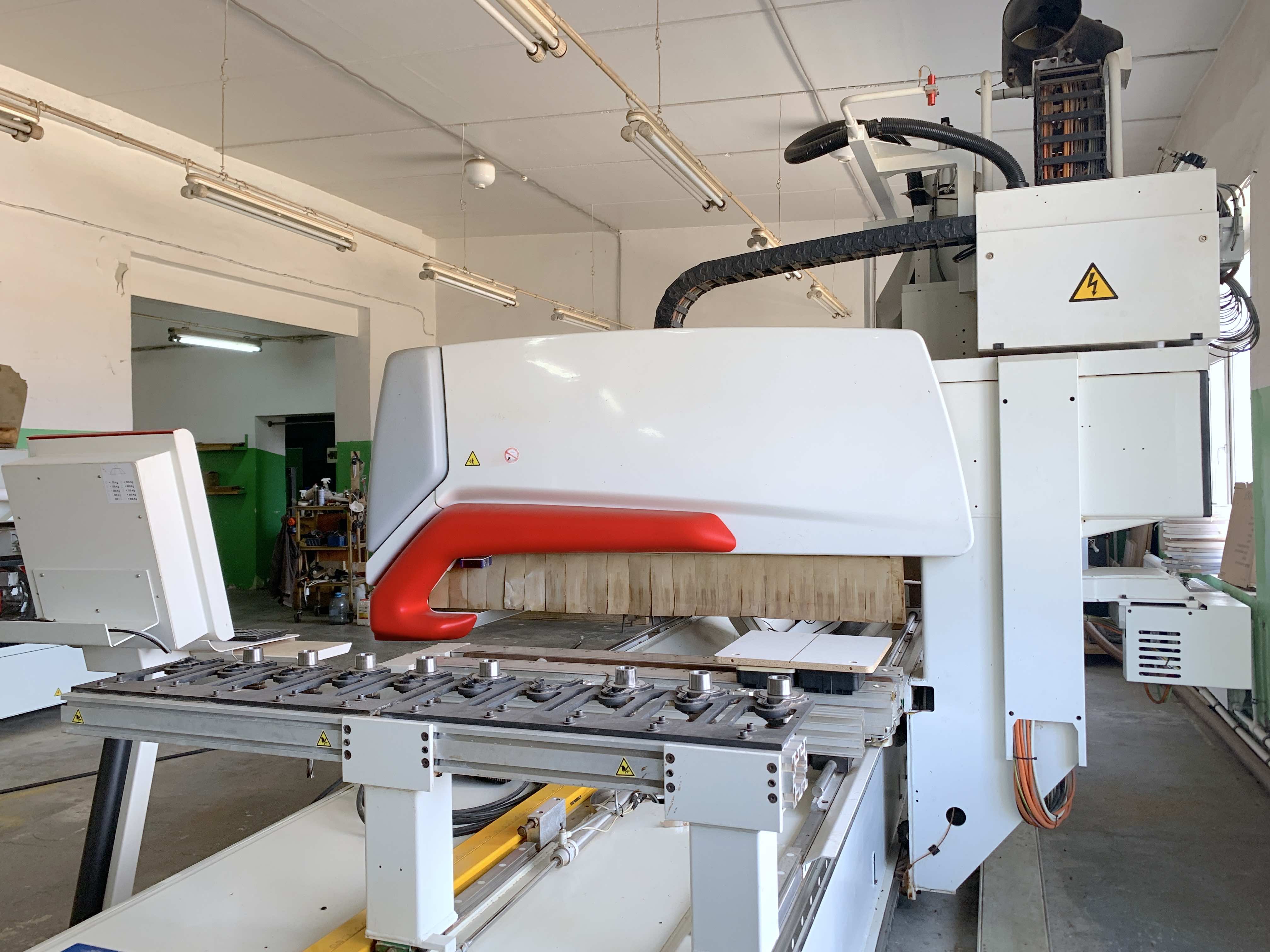

3. Рабочий стол 5200 х 1550 мм: 8 траверс, 2 ряда упоров, вакуумные подушки и зажимы в комплекте.

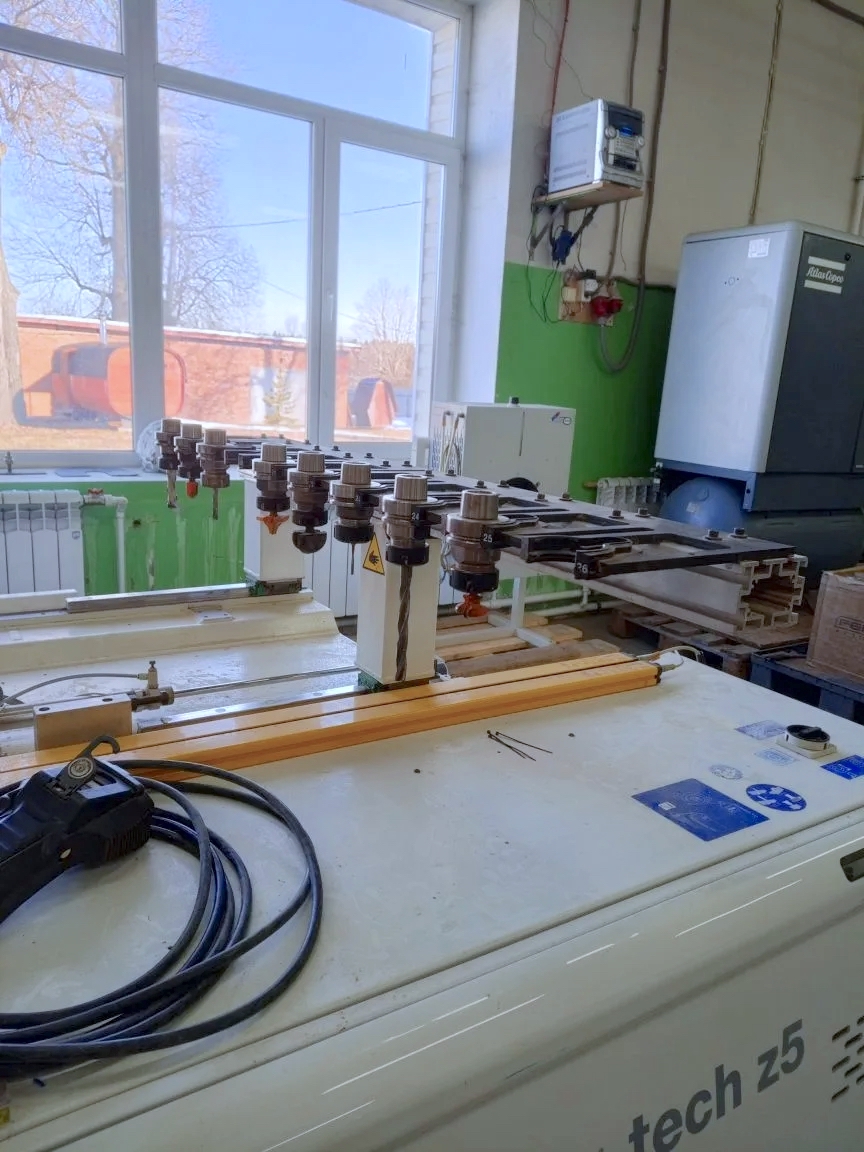

Четыре пневматических загрузочных приспособления, облегчающие операцию размещения плит на столе обрабатывающего центра.
Система лазерного позиционирования ваккумных модулей и зажимов.
4. Подвижная консоль. Сварная стальная конструкция с внутренними ребрами жесткости. Бампера безопасности.

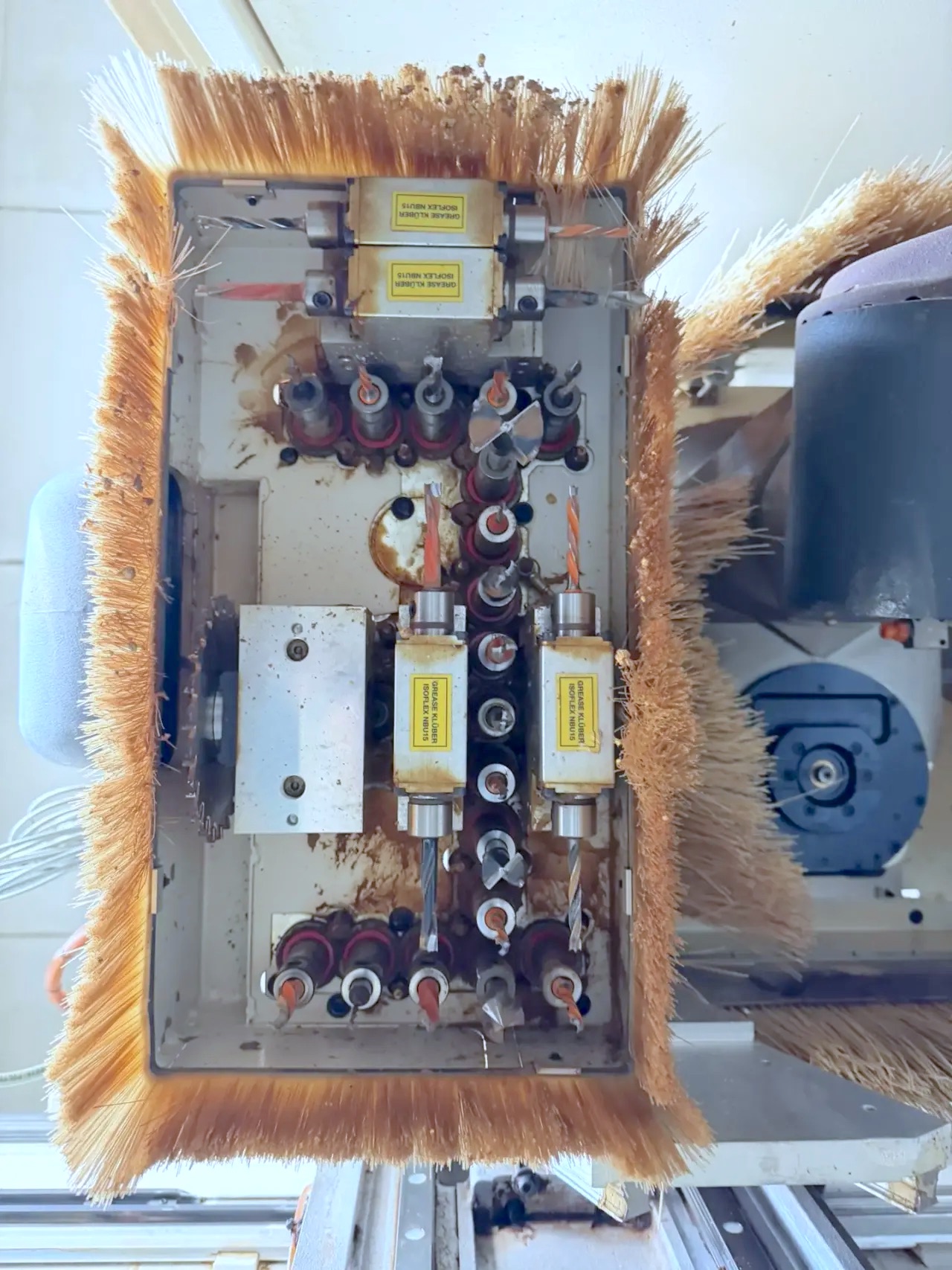

5. Сверлильно-присадочный узел F26. Включает в себя:
- 18 независимых вертикальных шпинделей;
- Крепление под сверла M10 / диам. 11 мм;
- Расстояния между осями шпинделей 32 мм;
- 8 независимых горизонтальных шпинделя: 4 двойные горизонтальные сверлильные головки, 2 в направлении X и 2 в направлении – Y, Частота вращения 4000 об/мин;
- 1 встроенная пазовая пила (макс. диаметр 120 мм);
- Частота вращения 5000 об/мин;
- Мощность двигателя 2,2 кВт;
- Вертикальный пневматический (ВКЛ/ВЫКЛ.) ход каждого шпинделя: 60 мм.

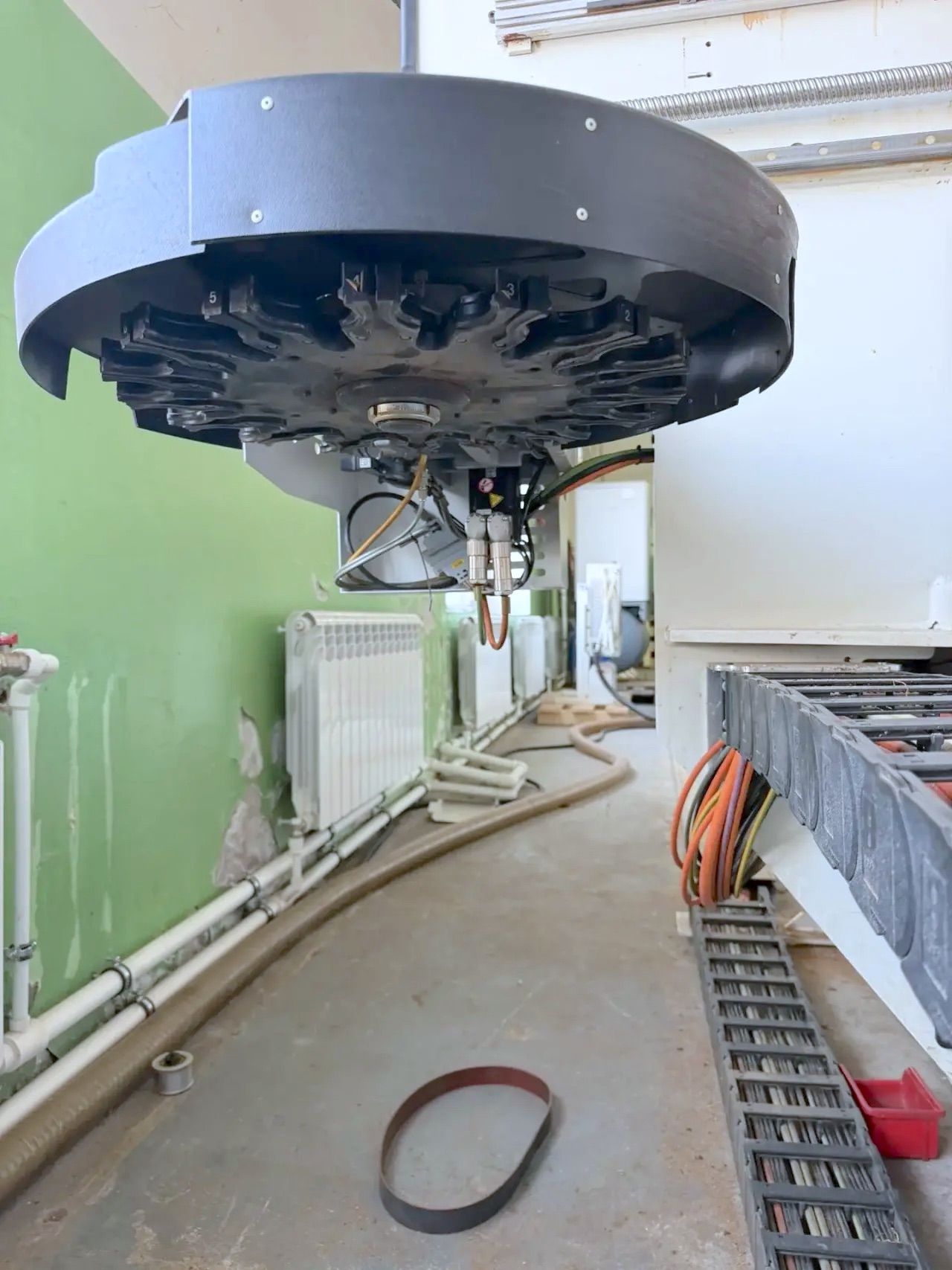

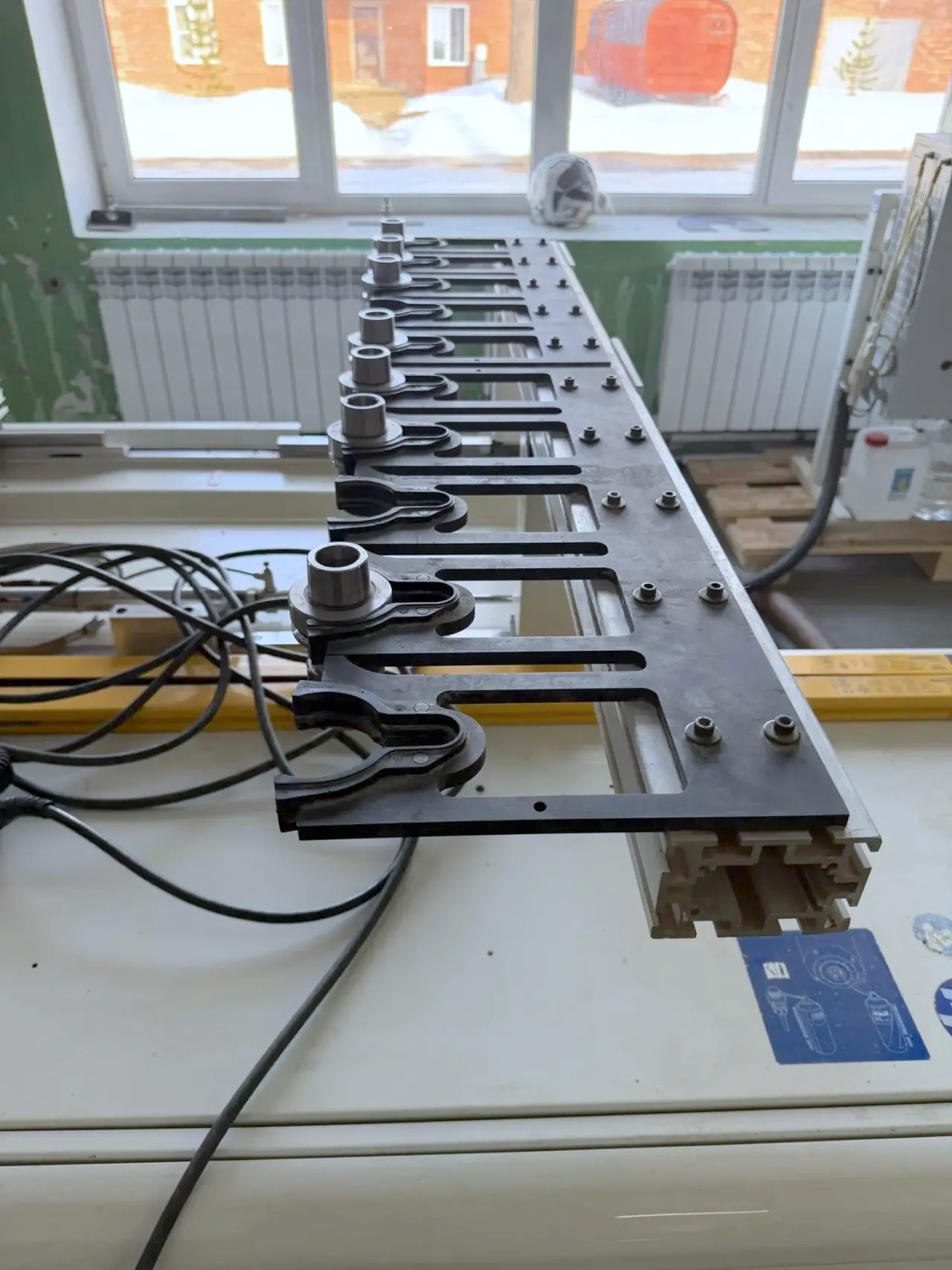

6. R16 автоматический магазин инструмента. Расположен на балке обрабатывающей группы. Вместимость до 16 инструментов диаметром до 80 мм или 8 инструментов с макс. диаметром до 160 мм.
- Макс. вес 1 инструмента 8 кг
- Общий вес 48 кг
7. Линейный магазин инструментов TR10. Расположен сбоку на станине центра, вместимость до 10 позиций, инструментов и агрегатов

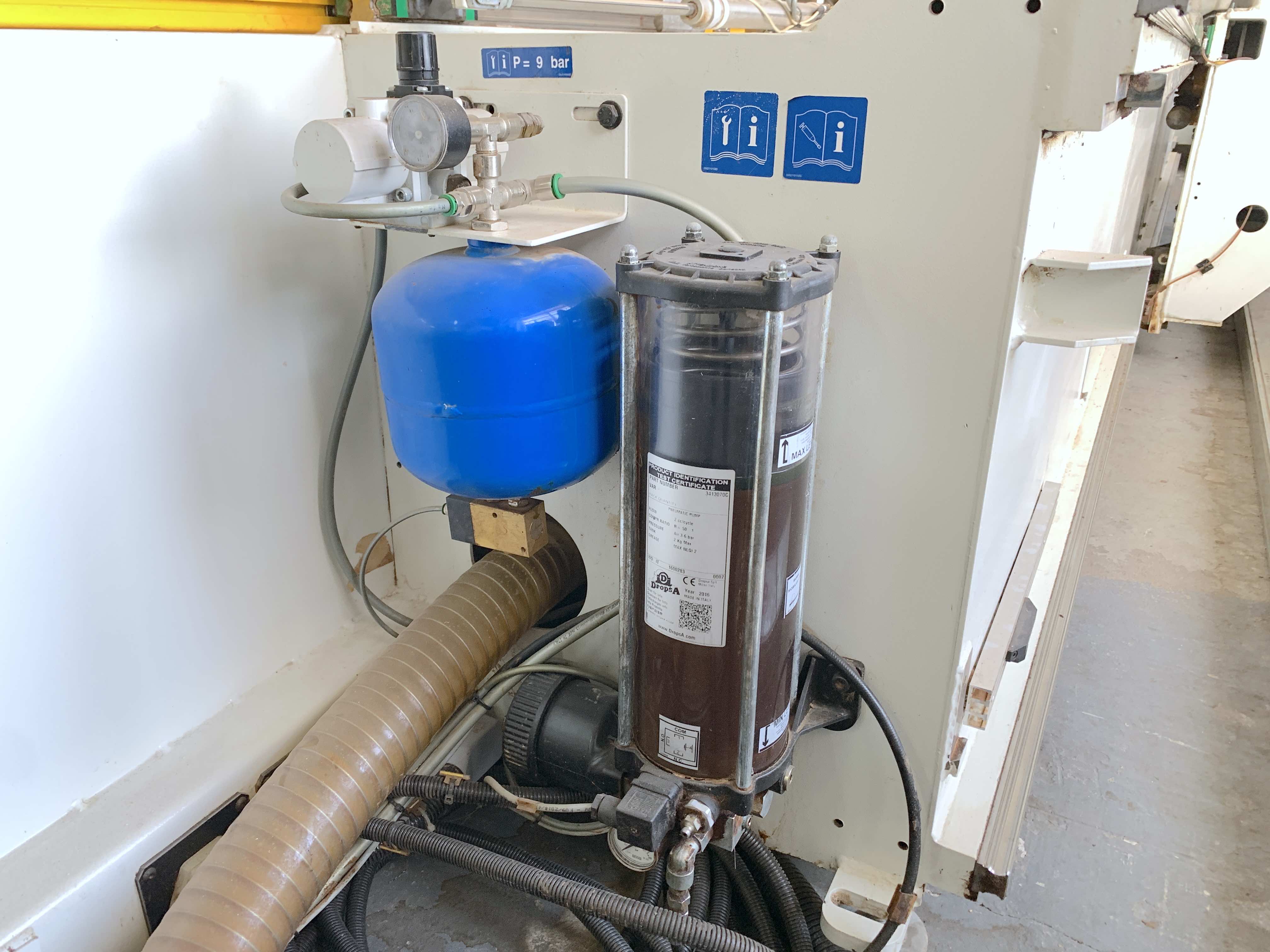

8. Автоматическая централизовнная смазка. Всегда поддерживается нужный уровень смазки на движущихся частях станка благодаря электронной системе управления. (оси X, Y, Z).

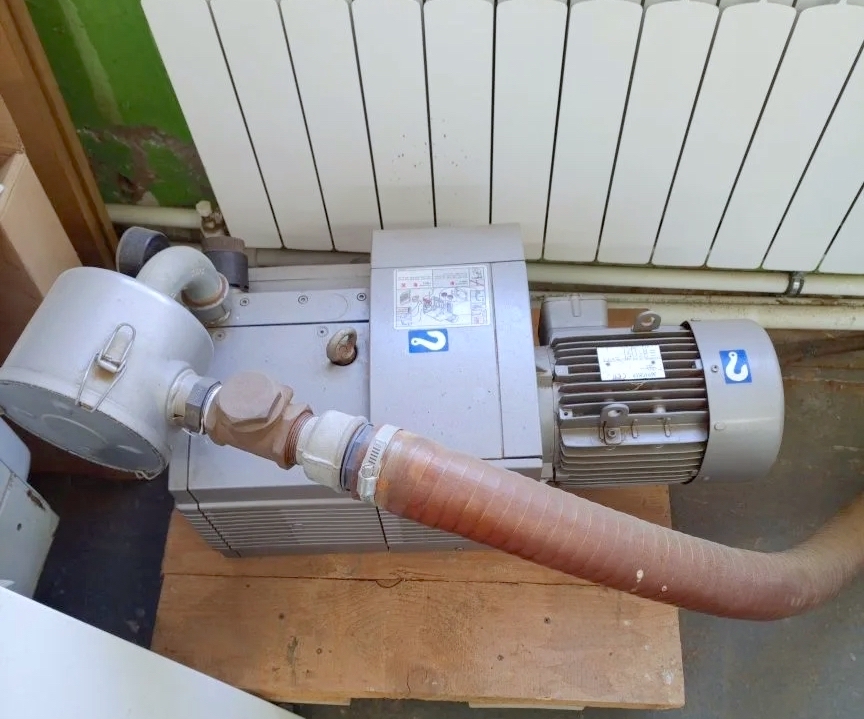

9. Вакуумный насос производительностью 90 м³/ч

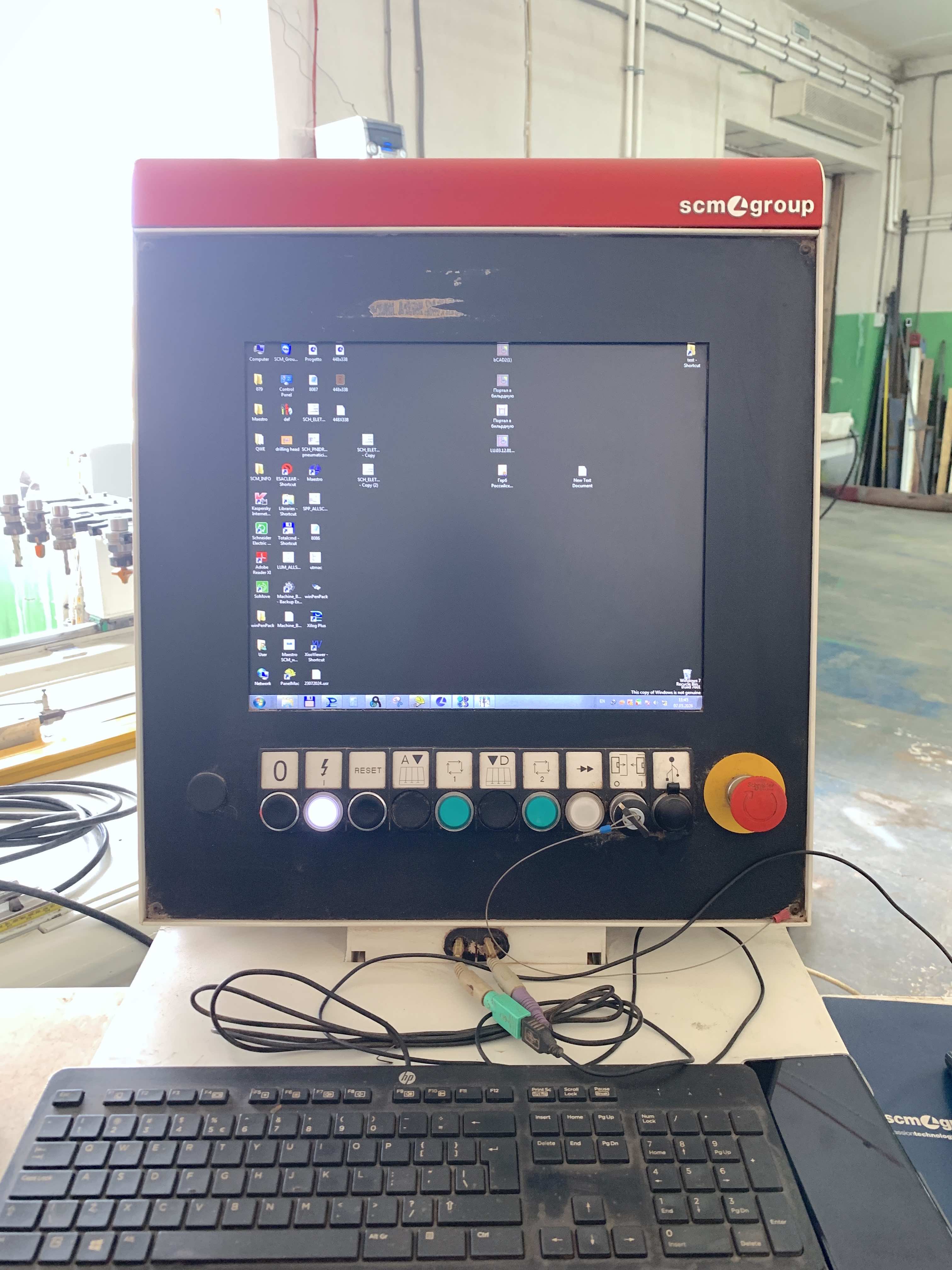

10. Программное обеспечение Xilog Maestro. Руководство на русском языке в закладке Документация.
В комплекте ВСЯ документация и ПО (руководства, схемы, диски, флешки ...)
Брошюра с описанием SCM Tech Z5 Z2 Z1 на английском языке в закладке Документация.
Форма оплаты: любая, без НДС. Показ в работе в Московской области (Сергиев Посад).
